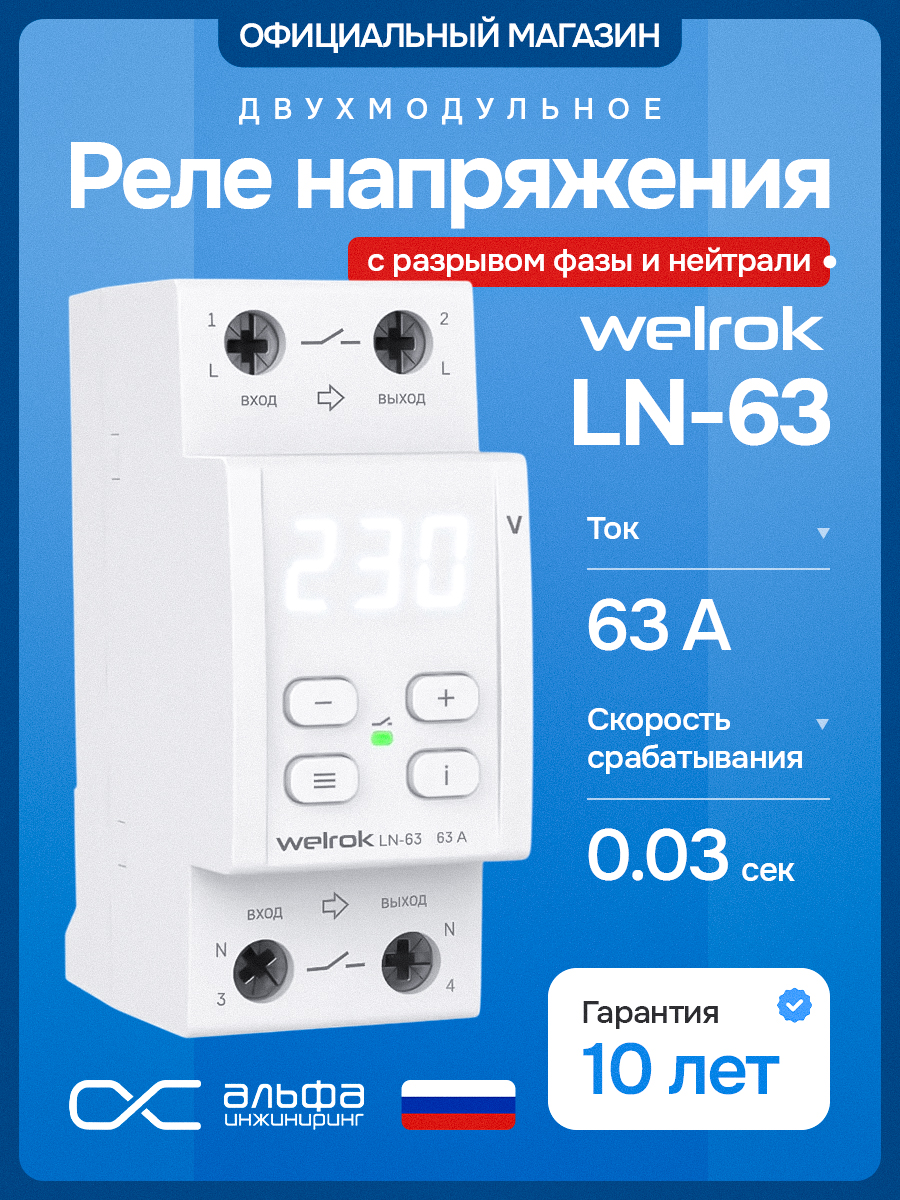

Реле напряжения с разрывом фазы и нуля Welrok LN-63 – это современное устройство защитного отключения, предназначенное для непрерывного мониторинга параметров однофазной электрической сети и оперативного отключения нагрузки при выходе напряжения за допустимые пределы. Модель LN-63 объединяет в себе функции реле напряжения, реле контроля фаз и защитного отключающего устройства, обеспечивая комплексную безопасность вашего электрооборудования.
Назначение
Основное назначение реле напряжения Welrok LN-63 – защита бытовой и промышленной техники от последствий нестабильного электропитания. Устройство контролирует уровень сетевого напряжения и при обнаружении аномалий (скачков, провалов, обрыва фазы или нуля) мгновенно разрывает электрическую цепь, предотвращая выход из строя подключенного оборудования.
Реле напряжения Welrok LN 63 особенно актуально для защиты чувствительной электроники:
-
Бытовая техника: холодильники, стиральные машины, микроволновые печи;
-
Аудио- и видеотехника: телевизоры, музыкальные центры, проекторы;
-
Компьютерное оборудование: системные блоки, серверы, периферийные устройства;
-
Промышленное оборудование: станки, насосы, компрессоры и другая техника, критичная к качеству электропитания.
Реле контроля напряжения Welrok LN 63 эффективно предотвращает повреждения, вызванные:
-
повышенным и пониженным напряжением в сети;
-
обрывом фазного или нейтрального провода;
-
появлением опасного потенциала на нулевом проводнике;
-
критическими скачками и импульсными перенапряжениями.
Функциональные возможности
Реле напряжения Welrok LN 63 оснащено широким набором функций, обеспечивающих надежную защиту и удобство эксплуатации:
-
Разрыв фазы и нейтрали (двухполюсное отключение). В отличие от многих аналогов, реле напряжения LN 63 производит отключение обоих полюсов – как фазного, так и нулевого провода. Это гарантирует полное обесточивание нагрузки и максимальную безопасность при аварийных ситуациях.
-
TrueRMS – точное измерение напряжения. Применение технологии TrueRMS (истинное среднеквадратичное значение) обеспечивает высокую точность измерений даже в сетях с искаженной формой сигнала. Реле корректно определяет реальное действующее значение напряжения, исключая ложные срабатывания.
-
Журнал срабатываний на 100 последних событий. Встроенная память устройства фиксирует все случаи аварийного отключения с указанием времени и причины. Это позволяет анализировать качество электроснабжения и выявлять проблемные периоды.
-
Высокое быстродействие. Скорость срабатывания реле при критических отклонениях напряжения составляет не более 0,03 секунды. Такая оперативность минимизирует риск повреждения оборудования при импульсных перенапряжениях.
-
Защита от частых срабатываний. Функция предотвращает многократные переключения реле при кратковременных колебаниях напряжения в пограничной зоне. Это продлевает срок службы как самого реле, так и подключенной нагрузки.
-
Варисторная защита. Встроенный варистор эффективно гасит опасные импульсные перенапряжения, защищая внутреннюю электронику реле и подключенное оборудование.
-
Защита от перегрева. Встроенный термодатчик контролирует температуру внутри корпуса и предотвращает перегрев устройства при длительной работе с высокой нагрузкой.
-
Широкий диапазон питающих напряжений. Блок питания реле рассчитан на работу при напряжении до 420 В (и до 460 В кратковременно), что обеспечивает работоспособность устройства даже в условиях значительных перенапряжений.
-
Настройка задержек включения и отключения. Пользователь может задать время задержки включения в диапазоне от 3 до 999 секунд и задержку отключения от 0,03 до 10 секунд, адаптируя работу реле под конкретные условия эксплуатации.
Характеристики
|
Параметр |
Значение |
|
Модель |
Welrok LN-63 |
|
Артикул |
4660251141707 |
|
Тип |
Реле напряжения однофазное с разрывом фазы и нуля |
|
Номинальный ток нагрузки |
63 А |
|
Максимальный коммутируемый ток |
80 А |
|
Полная мощность нагрузки |
13900 В·А |
|
Диапазон питающего напряжения |
100…420 В (50/60 Гц) |
|
Кратковременное допустимое напряжение |
до 460 В |
|
Диапазон контроля пониженного напряжения |
100–210 В (настраиваемый) |
|
Диапазон контроля повышенного напряжения |
230–280 В (настраиваемый) |
|
Время отключения при превышении U |
не более 0,03 с |
|
Время отключения при понижении U |
0,1–10 с (>100 В); не более 0,03 с (<100 В) |
|
Задержка включения |
3–999 с (настраиваемая) |
|
Задержка отключения |
0,03–10 с (настраиваемая) |
|
Количество коммутаций под нагрузкой |
не менее 10 000 циклов |
|
Количество коммутаций без нагрузки |
не менее 500 000 циклов |
|
Способ монтажа |
на DIN-рейку (35 мм) |
|
Количество модулей |
2 |
|
Габаритные размеры (Ш×В×Г) |
36 × 85 × 66 мм |
|
Вес |
150 г |
|
Степень защиты |
IP20 |
|
Диапазон рабочих температур |
-5…+45 °C |
|
Материал корпуса |
самозатухающий пластик (не поддерживает горение) |
|
Тип реле |
поляризованное |
|
Гарантийный срок |
120 месяцев (10 лет) |
|
Страна производства |
Россия |
Преимущества и надежность
Реле напряжения Welrok LN-63 (верлок LN 63) отличается высоким качеством сборки и применением надежных компонентов. Двухполюсное силовое реле гарантирует стабильную коммутацию токов до 63 А. Корпус устройства изготовлен из самозатухающего пластика, что повышает пожаробезопасность. Цифровая индикация обеспечивает наглядный контроль текущего напряжения и параметров сети.
Благодаря продуманной конструкции и широкому функционалу, Welrok LN-63 цена которого полностью оправдана его возможностями, является оптимальным выбором для защиты как отдельных потребителей, так и целых групп оборудования. Простота монтажа на DIN-рейку и интуитивно понятные настройки делают это реле доступным для установки даже неподготовленным пользователем.
Купить реле напряжения Welrok LN 63 вы можете в нашем интернет-магазине по доступной цене с гарантией качества и официальной поддержкой производителя. Реле напряжения Welrok LN 63 в наличии на складе – оформите заказ прямо сейчас!
