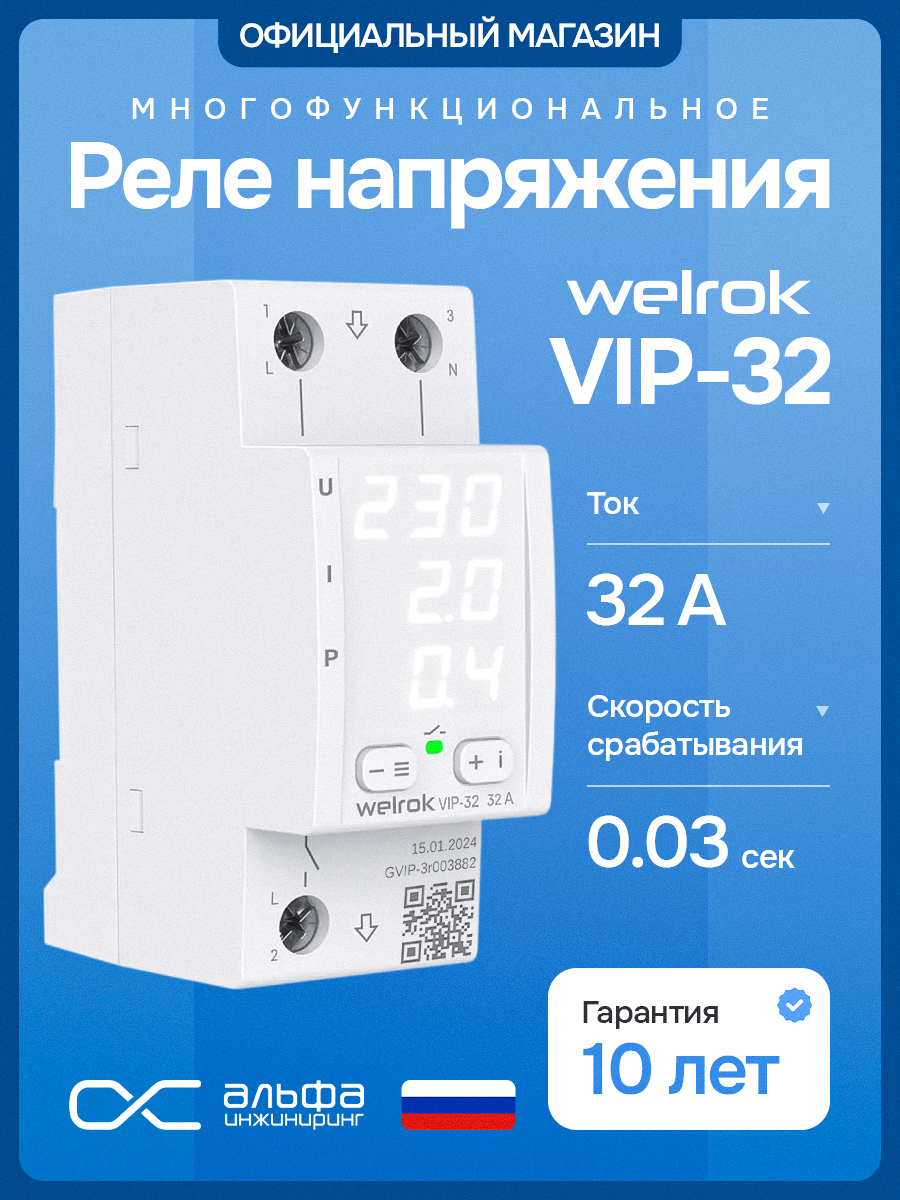

Многофункциональное реле Welrok VIP-32: защита напряжения с контролем тока 32А
Назначение
Многофункциональное реле Welrok VIP-32 представляет собой современное устройство комплексной защиты однофазного электрооборудования, предназначенное для непрерывного мониторинга параметров питающей сети и оперативного отключения нагрузки при выходе контролируемых значений за установленные пределы.
Реле напряжения 32А Welrok VIP-32 выполняет функции надежного защитного барьера между нестабильной внешней сетью и подключенным оборудованием. Устройство эффективно защищает бытовую и промышленную электротехнику от следующих аномалий:
-
Скачки и провалы напряжения — резкие отклонения сетевого напряжения выше или ниже допустимых значений, способные вывести из строя чувствительную электронику.
-
Обрыв нулевого провода — одна из наиболее опасных аварий в однофазных сетях, приводящая к неконтролируемому росту напряжения до 380 В и выше.
-
Превышение тока и полной мощности — перегрузки, возникающие при подключении чрезмерного количества потребителей или при неисправностях оборудования.
Реле контроля напряжения 32А Welrok VIP-32 автоматически отключает нагрузку, когда напряжение, ток или мощность выходят за установленные пользователем пределы. При возвращении параметров в норму устройство самостоятельно восстанавливает подачу питания, обеспечивая полную автоматизацию защитных процессов.
Особую ценность представляет функция контроля тока, реализованная в реле. Она открывает дополнительные возможности для эффективного управления электропотреблением:
-
Точное ограничение мощности нагрузки — позволяет настроить реле на отключение при достижении определенного порога потребляемой мощности, что особенно актуально при ограниченном выделенном лимите электроэнергии.
-
Равномерное распределение нагрузки по фазам — возможность балансировки потребления для предотвращения перекосов.
-
Визуальный контроль текущего состояния нагрузки — постоянное отображение потребляемого тока и мощности на встроенном экране.
Реле напряжения 220В для дома Welrok VIP-32 является оптимальным решением для защиты дорогостоящей бытовой техники: холодильников, кондиционеров, стиральных машин, посудомоечных машин, телевизоров, компьютеров и аудио-видео оборудования. Устройство также успешно применяется в промышленных условиях для защиты станков, насосного оборудования, компрессоров и прочих ответственных потребителей.
Функциональные возможности
Многофункциональное реле Welrok VIP-32 обладает расширенным набором функций, обеспечивающих максимальную защиту и удобство эксплуатации.
Комплексная защита по трем параметрам
Реле позволяет выбрать приоритетный параметр срабатывания защиты — ток или мощность — в дополнение к основной защите по напряжению. Это дает возможность гибко настраивать устройство под конкретные условия эксплуатации и типы подключаемой нагрузки.
-
Основной предел тока: 0,5–32 А.
-
Ограничение полной мощности: 0,1–7,3 кВА.
-
Номинальный ток нагрузки: 32 А (максимальный ток до 40 А в течение 10 минут).
-
Номинальная мощность нагрузки: 7 360 ВА.
-
Точность измерения силы тока: 0,5–63 А с погрешностью ±0,1–0,3 А.
Мгновенное срабатывание
Скорость срабатывания реле составляет не более 0,03 секунды. Такая высокая скорость обеспечивает своевременное отключение нагрузки при критических отклонениях параметров сети, предотвращая повреждение оборудования еще до того, как аномалия успеет нанести ущерб.
Время отключения при превышении напряжения — не более 0,03 с. При понижении напряжения время отключения составляет от 0,1 до 10 секунд (при напряжении выше 100 В) и не более 0,03 секунды (при напряжении ниже 100 В).
Точное измерение TrueRMS
Реле оснащено технологией TrueRMS для максимально точного измерения действующего значения напряжения. В отличие от обычных измерителей, TrueRMS корректно определяет параметры сети даже при наличии несинусоидальных искажений, что обеспечивает высокую достоверность контроля и исключает ложные срабатывания.
Интеллектуальная защита от частых срабатываний
Для повышения надежности и комфорта эксплуатации реализован комплекс мер, уменьшающих количество неоправданных срабатываний:
-
Регулируемый гистерезис — настраиваемая разница между значениями отключения и повторного включения, предотвращающая «дребезг» реле при плавающих параметрах сети.
-
Регулируемая задержка включения нагрузки — возможность задать временную паузу перед автоматическим восстановлением подачи питания после аварийного отключения.
-
Профессиональная модель отключения — алгоритм, обеспечивающий корректное срабатывание при выходе напряжения за установленные пределы.
Энергонезависимый журнал срабатываний
Для анализа качества питающей сети и диагностики причин аварийных отключений в реле предусмотрен энергонезависимый журнал срабатываний на 100 последних событий. Все записи сохраняются даже при полном отключении питания, что позволяет в любой момент проанализировать историю работы сети и выявить закономерности возникновения аномалий.
Надежность и долговечность
Реле напряжения Welrok 32А отличается исключительной надежностью, подтвержденной производителем:
-
Гарантия 10 лет — на все реле Welrok действует 10-летняя гарантия от производителя.
-
Высокий ресурс коммутаций — не менее 100 000 циклов коммутации под нагрузкой и не менее 1 000 000 циклов без нагрузки.
-
Широкий диапазон напряжений питания — от 100 до 420 В переменного тока.
-
Корпус из негорючего пластика — материал корпуса не поддерживает горение, что повышает пожарную безопасность.
-
Встроенная термозащита — защита от перегрева внутренних компонентов.
Комфортная эксплуатация
Для удобства пользователя предусмотрен ряд дополнительных функций:
-
Одновременное отображение трех параметров сети — на экране одновременно выводятся значения напряжения, тока и мощности.
-
Поправка напряжения и тока на экране — возможность калибровки отображаемых значений для повышения точности.
-
Регулировка яркости экрана — настройка подсветки под условия освещения.
-
Блокировка кнопок — защита от случайного изменения настроек.
-
Сохранение настроек в энергонезависимой памяти — все установленные параметры сохраняются при отключении питания.
Технические характеристики
|
Параметр |
Значение |
|
Номинальный ток нагрузки |
32 А (макс. 40 А) |
|
Номинальная мощность |
7 360 ВА |
|
Напряжение питания |
100–420 В |
|
Верхний предел напряжения |
230–280 В |
|
Нижний предел напряжения |
100–210 В |
|
Время срабатывания |
не более 0,03 с |
|
Количество модулей |
2 |
|
Способ монтажа |
DIN-рейка 35 мм |
|
Степень защиты |
IP20 |
|
Габариты |
36×85×66 мм |
|
Гарантия |
10 лет |
Управление
Простая установка
Реле напряжения 32А 220В монтируется на стандартную DIN-рейку шириной 35 мм и занимает всего 2 стандартных модуля (36 мм). Компактные размеры позволяют разместить устройство в любом распределительном щите без значительного占用 свободного пространства.
Реле подключается без транзита нуля, что упрощает монтаж и снижает количество необходимых соединений. Устройство рассчитано на эксплуатацию внутри помещений при температуре от -5 до +45 °С. При установке во влажных помещениях реле должно быть помещено в оболочку со степенью защиты не менее IP55.
Удобное управление
Настройка реле напряжения Welrok VIP-32 осуществляется с помощью всего двух кнопок:
-
Кнопка «➖» и «☰» (меню) — навигация по меню и уменьшение значений параметров.
-
Кнопка «➕» и «ℹ️» — подтверждение выбора и увеличение значений параметров.
Интуитивно понятный интерфейс позволяет быстро настроить все необходимые параметры защиты без специальной подготовки. Настройки включают:
-
Установку верхнего и нижнего порогов напряжения.
-
Настройку предельного тока и максимальной мощности.
-
Выбор приоритетного параметра срабатывания (ток или мощность).
-
Регулировку времени задержки включения.
-
Настройку гистерезиса.
-
Калибровку отображаемых значений.
-
Регулировку яркости экрана.
Все установленные параметры сохраняются в энергонезависимой памяти и не сбрасываются при отключении питания.
Информативный дисплей
Реле одновременно отображает три ключевых параметра сети, что позволяет в реальном времени контролировать состояние электропитания и потребляемую нагрузку. Яркая и контрастная индикация обеспечивает хорошую читаемость показаний даже при недостаточном освещении.
Почему стоит выбрать Welrok VIP-32
Многофункциональное реле Welrok VIP-32 сочетает в себе профессиональные возможности контроля сети, высокую надежность и простоту использования. Устройство обеспечивает комплексную защиту по напряжению, току и мощности, позволяет гибко настраивать параметры срабатывания, сохраняет историю аварийных событий и гарантирует долгий срок службы.
10-летняя гарантия от производителя — лучшее подтверждение качества и надежности реле напряжения Welrok 32А. Это устройство станет надежным защитником вашего электрооборудования на долгие годы, предотвращая выход из строя дорогостоящей техники из-за нестабильности питающей сети.
Выбирая реле контроля напряжения 32А Welrok VIP-32, вы получаете современное, функциональное и надежное решение для защиты вашего дома или предприятия от всех основных угроз, связанных с качеством электропитания.
