Для чего предназначено устройство

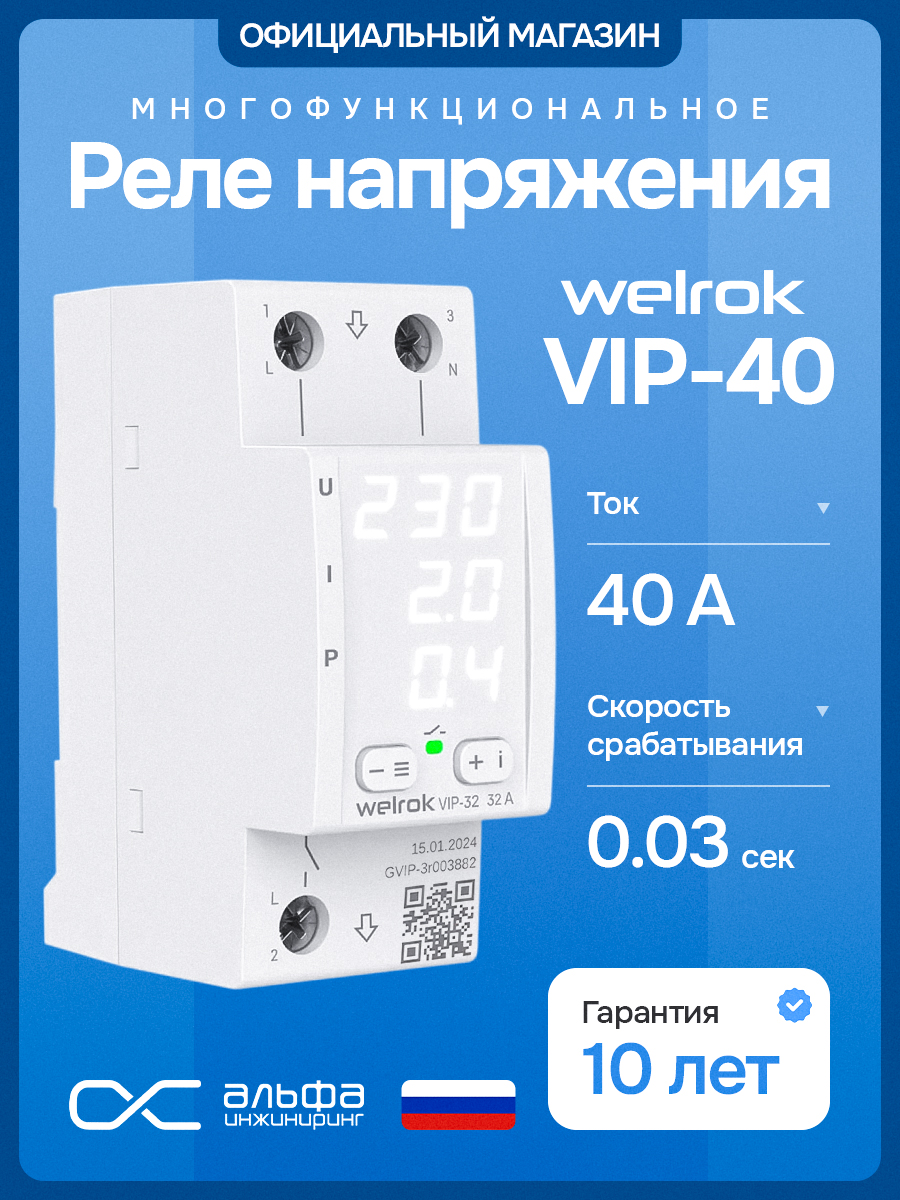

Многофункциональный прибор Welrok VIP-40 создан для непрерывного мониторинга качества электроснабжения в однофазных сетях и оперативного отключения потребителей при возникновении нештатных ситуаций. Основная задача – уберечь бытовую и промышленную технику от разрушительных последствий, вызванных нестабильностью питающего напряжения: резких бросков, глубоких просадок, полных пропаданий, а также обрыва нулевого проводника, приводящего к перекосу фаз и появлению опасных потенциалов.
Главное отличие модели VIP-40 от классических реле – совмещённый контроль по току и полной мощности, что позволяет не только реагировать на изменения напряжения, но и предотвращать перегрузки по току, своевременно сигнализируя о превышении допустимых значений. Устройство работает в автоматическом режиме: как только измеряемые параметры возвращаются в допустимые границы, питание восстанавливается без вмешательства пользователя.
Области применения реле с номиналом 40 А:
-
Обеспечение сохранности домашней электроники – холодильного оборудования, стиральных и посудомоечных машин, климатических систем, аудио- и видеотехники;
-
Защита насосных станций, циркуляционных насосов отопительных систем, компрессорного оборудования;
-
Безопасное питание измерительных приборов, серверного оборудования, станков с ЧПУ в небольших мастерских;
-
Установка на вводных линиях квартир, частных домов, офисов и торговых точек.
Если вы задаётесь вопросом, какое реле напряжения выбрать для дома, обратите внимание на Welrok VIP-40: его токовый предел 40 А (с возможностью кратковременной перегрузки до 50 А) перекрывает потребности большинства домохозяйств, а мощность подключаемой нагрузки достигает 8,8 кВА. Компактный двухмодульный корпус позволяет вписать реле даже в самый тесный распределительный щит.
Расширенные функциональные возможности

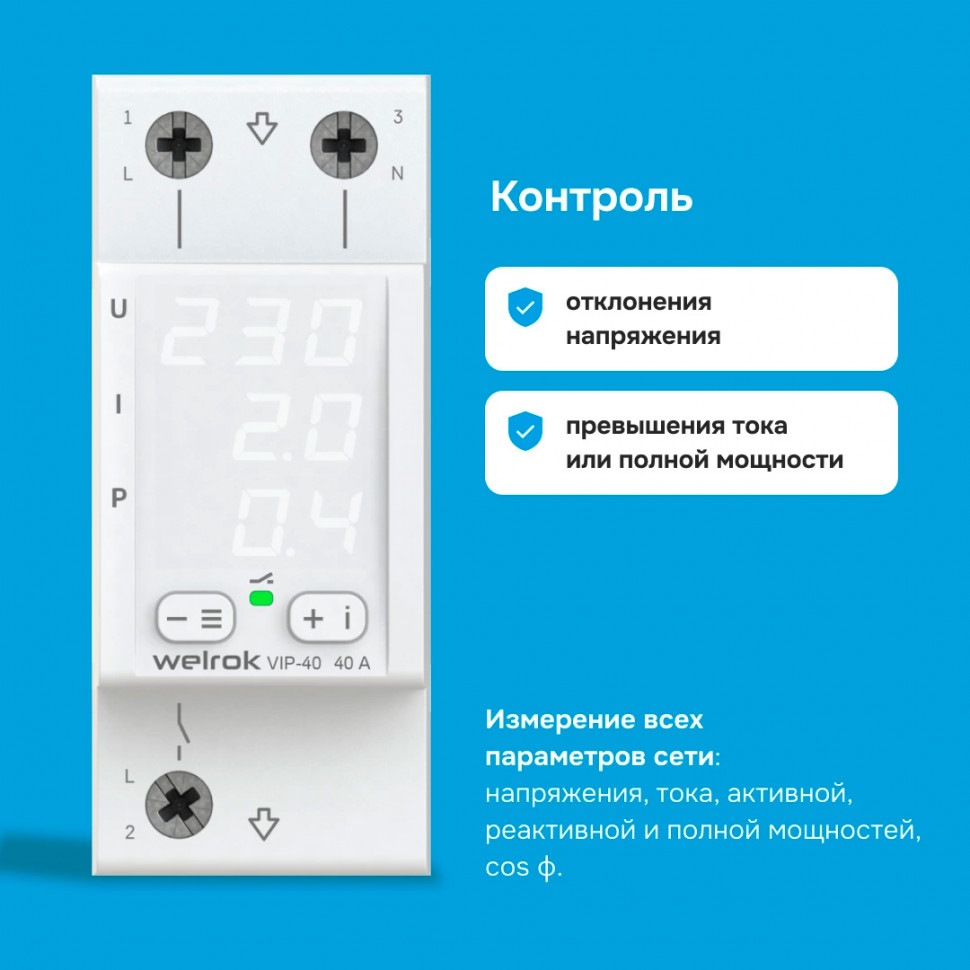

Трёхпараметрический контроль – напряжение, ток, мощность

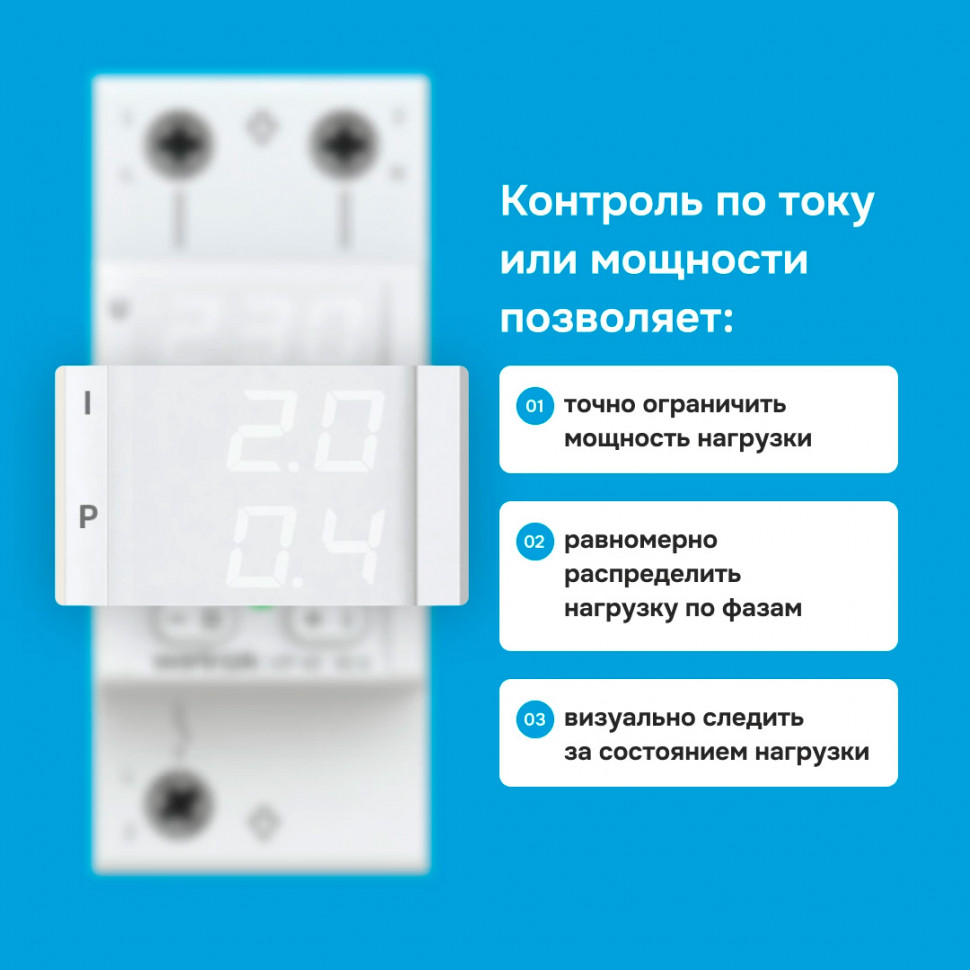

Реле напряжения с контролем тока Welrok предоставляет пользователю выбор приоритетного параметра для аварийного отключения – по току или по мощности (в дополнение к обязательной защите по напряжению). Такое решение даёт три практических выгоды:
-
Прецизионное ограничение потребляемой мощности – можно жёстко задать верхнюю границу тока или полной мощности, исключая риск перегрева проводки и выхода из строя подключённых приборов.
-
Балансировка фазных нагрузок – возможность визуально оценивать загрузку фазы по току и своевременно перераспределять потребителей для симметричной работы трёхфазной сети (при использовании трёх однофазных реле).
-
Постоянный информационный мониторинг – на экране в реальном времени выводятся все три ключевые величины: напряжение, сила тока и мощность, что помогает быстро диагностировать аномалии сети.
Высокая скорость реакции и точность замеров

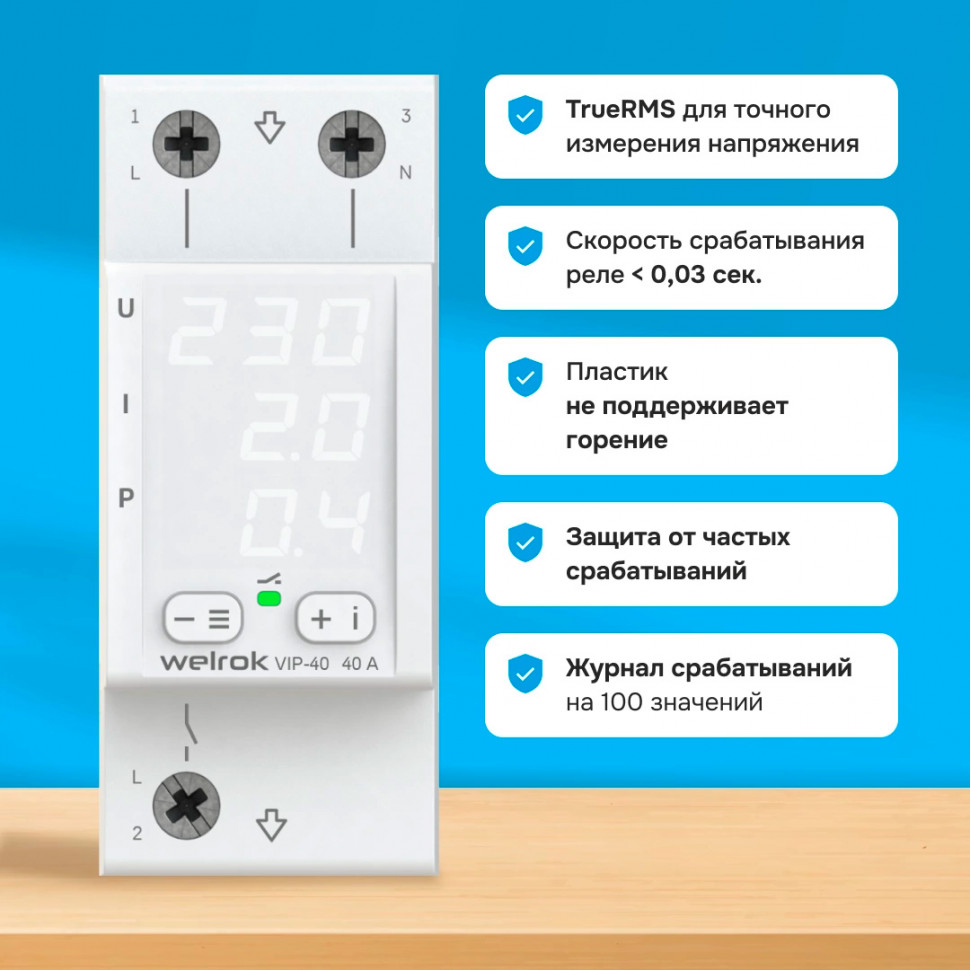

Прибор оснащён современным измерительным трактом с поддержкой технологии TrueRMS, обеспечивающей корректные показания даже при сильно искажённой синусоиде напряжения – это критически важно для сетей с большим количеством нелинейных нагрузок (импульсные блоки питания, частотные преобразователи).
Время отключения при критических отклонениях – менее 0,03 секунды. Если напряжение падает ниже 120 В, нагрузка снимается практически мгновенно. При более мягких провалах (выше 120 В) предусмотрена настраиваемая задержка от 0,1 до 10 секунд – это позволяет не реагировать на кратковременные помехи и избежать ложных срабатываний.
Инструменты для минимизации частых отключений
Чтобы реле напряжения VIP-40 не докучало владельцу постоянными включениями/выключениями при незначительных колебаниях, разработчики заложили несколько защитных механизмов:
-
Антициклическая блокировка – ограничивает число повторных включений в заданном интервале, продлевая ресурс силовых контактов (не менее 10 000 циклов под нагрузкой).
-
Настраиваемый гистерезис – задаётся разница между порогами срабатывания и восстановления, исключая «звон» контакторов на граничных значениях.
-
Задержка повторного старта – регулируется в диапазоне от 3 до 999 секунд, позволяя сети стабилизироваться до подачи питания на нагрузку.
-
Профессиональный алгоритм отключения при выходе напряжения за заданные рамки – независимая установка верхнего (220–280 В) и нижнего (120–210 В) пределов для тонкой адаптации к конкретным условиям сети.
Диагностический интеллект – журнал событий
Для глубокого анализа качества электроснабжения и выявления повторяющихся проблем реле оснащено энергонезависимым регистратором аварийных отключений. В памяти хранится до 100 последних событий с указанием причины и параметров в момент срабатывания. Эта информация не теряется при полном обесточивании и помогает электрику или собственнику быстро понять, связаны ли аварии с внешней сетью или с внутренней перегрузкой.
Удобство и безопасность в деталях
Комфорт повседневной эксплуатации обеспечивается набором продуманных опций:
-
Калибровка показаний – возможность корректировать отображаемые значения напряжения и тока для повышения точности.
-
Регулировка подсветки дисплея – яркость экрана адаптируется под освещение в помещении, не слепит в темноте и остаётся читаемой при ярком свете.
-

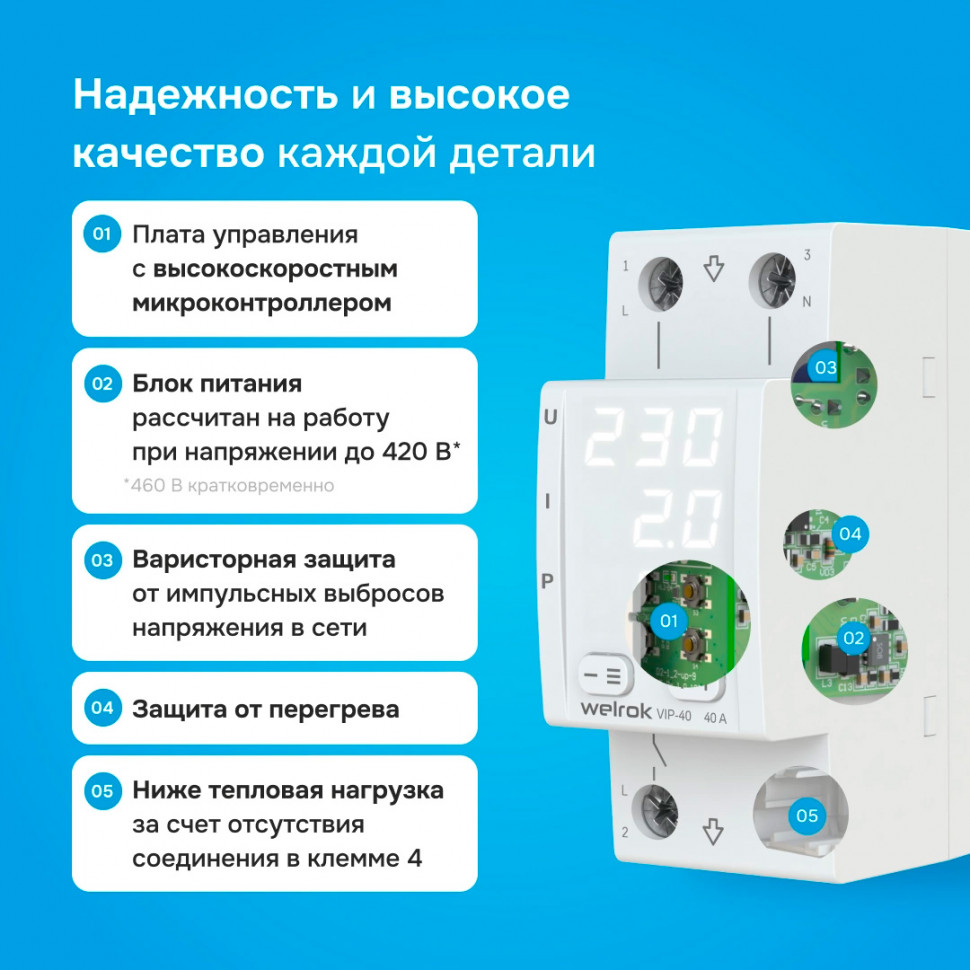

Термоконтроль – датчик температуры внутри корпуса отключает нагрузку при перегреве, предотвращая выход прибора из строя.
-
Защита от несанкционированного доступа – блокировка клавиш предотвращает случайное или намеренное изменение настроек посторонними.
-
Энергонезависимая память – все установленные параметры сохраняются даже при длительном отсутствии питания, не требуя повторной настройки.
Корпус устройства выполнен из материала, не поддерживающего горение, что соответствует высоким требованиям пожарной безопасности при монтаже в распределительных щитках.
Организация управления и монтажа
Установка и подключение

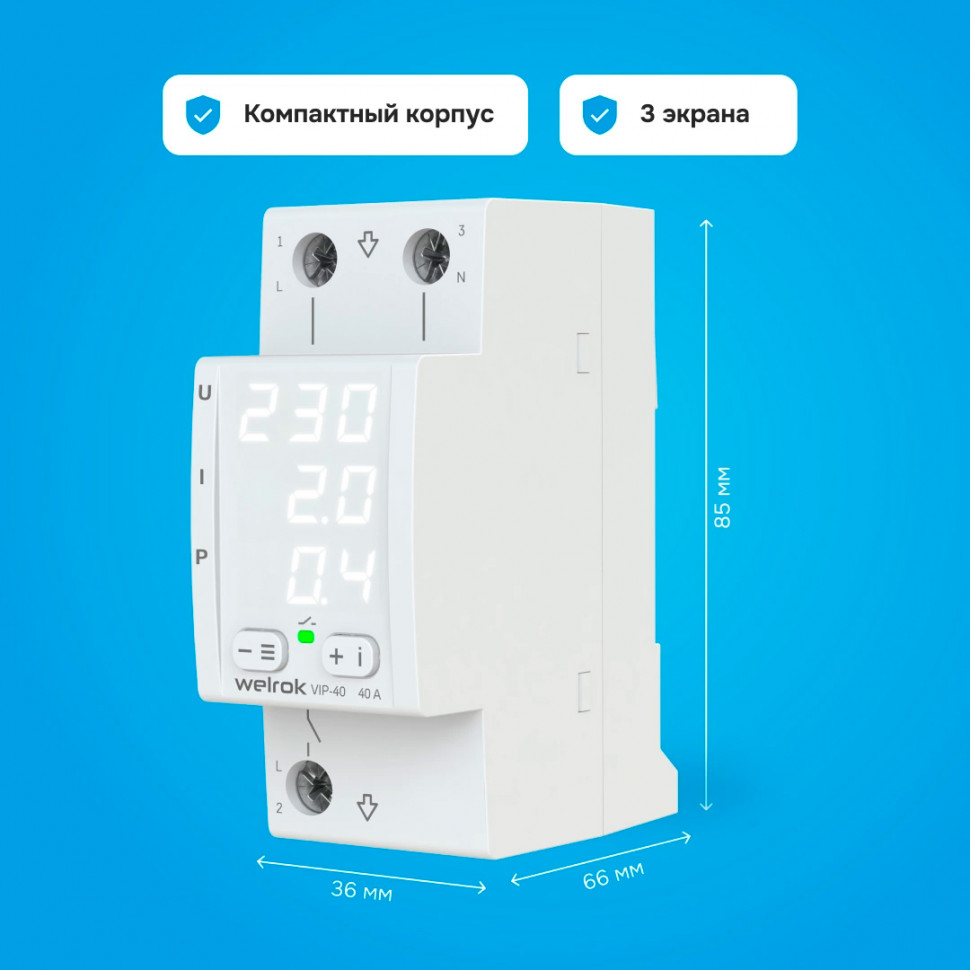

Реле напряжения с контролем тока 40А монтируется на стандартную DIN-рейку и занимает всего 2 модуля (36 мм по ширине) – это позволяет разместить его даже в малогабаритных щитках. Максимальное сечение присоединяемых проводов – 16 мм², что достаточно для подключения вводных линий соответствующего номинала.
Схема подключения не требует пропускания нулевого провода через реле (подключение без транзита нуля), что упрощает монтаж и экономит место в клеммнике. Для бытового применения рекомендуется устанавливать реле непосредственно после вводного автомата, защищая всю внутреннюю сеть.
Интерфейс управления

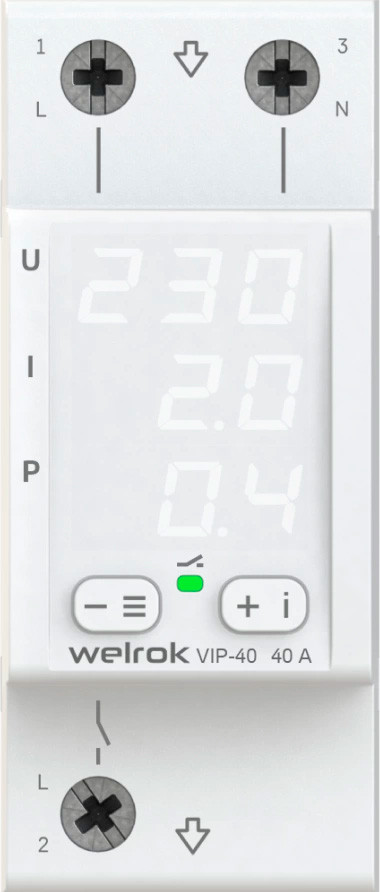

Взаимодействие с прибором осуществляется через интуитивно понятный двухкнопочный интерфейс. Кнопки «➖» и «☰» отвечают за навигацию по меню и уменьшение значений, а кнопки «➕» и «ℹ️» – за увеличение и вывод справочной информации о текущих настройках. Для расшифровки аббревиатур, появляющихся на дисплее, достаточно короткого нажатия на информационную клавишу.
На экране одновременно высвечиваются три рабочих параметра, что позволяет постоянно видеть картину состояния сети без переключения режимов.
Последовательность настройки
Для ввода прибора в эксплуатацию достаточно выполнить несколько простых шагов:
-
Задать верхний порог напряжения (от 220 до 280 В);
-
Установить нижний порог (от 120 до 210 В);
-
Определить максимально допустимый ток или мощность (выбор режима – по желанию пользователя);
-
Выставить время задержки включения после восстановления параметров (от 3 секунд до 16,5 минут);
-
При необходимости откалибровать отображение и настроить уровень гистерезиса.
Все указанные параметры фиксируются в памяти и не сбрасываются при отключении питания, поэтому после первичной настройки вмешательство требуется только при изменении условий эксплуатации.
Надёжность, подтверждённая гарантией

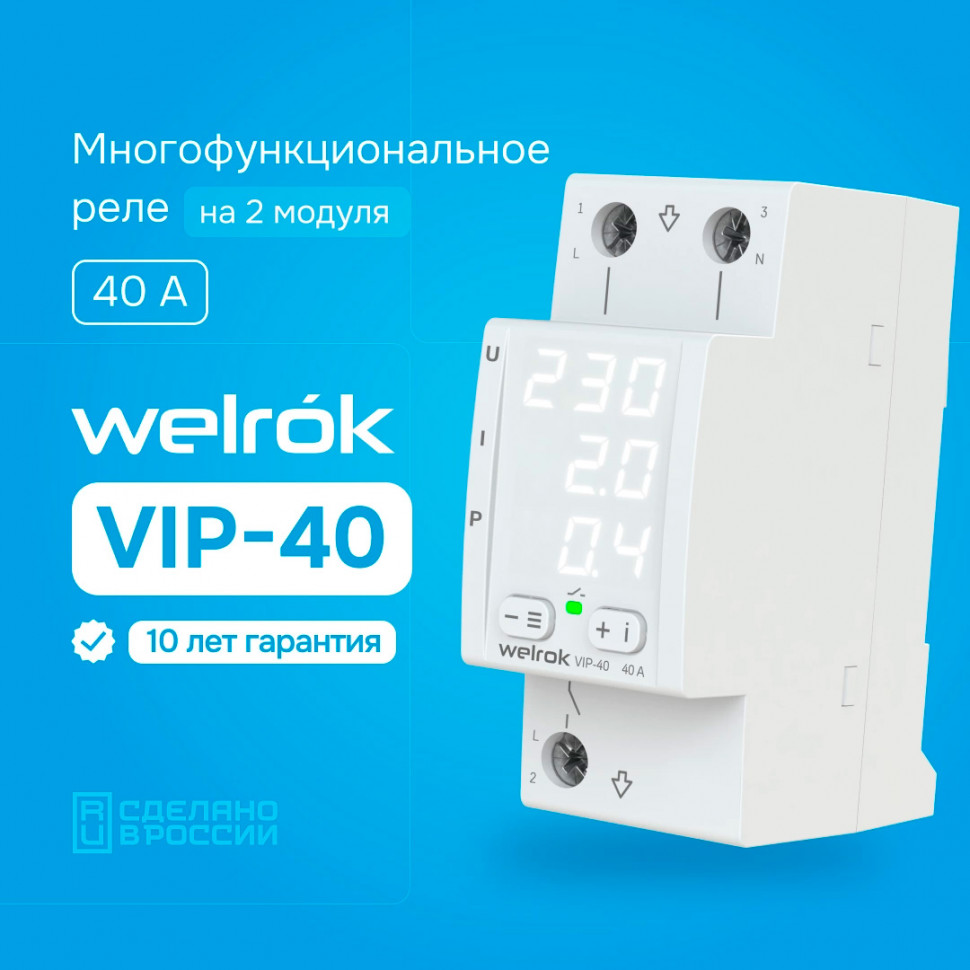

Производитель предоставляет десятилетнюю гарантию на все модели Welrok, что является ярким подтверждением высокого качества компонентов и отлаженной производственной линии. Ресурс электромеханической части рассчитан на 500 000 циклов коммутации без тока и 10 000 циклов под током номинала – это гарантирует долгую бесперебойную работу устройства в течение многих лет.
Итог: Welrok VIP-40 – это не просто реле напряжения, а полноценная интеллектуальная система защиты, объединяющая контроль тока, напряжения и мощности в одном двухмодульном корпусе. Благодаря широкому диапазону настроек, высокой точности измерений, удобному интерфейсу и десятилетней гарантии, этот прибор является разумным выбором для тех, кто ищет надёжную защиту своего электрооборудования в быту или на производстве.
