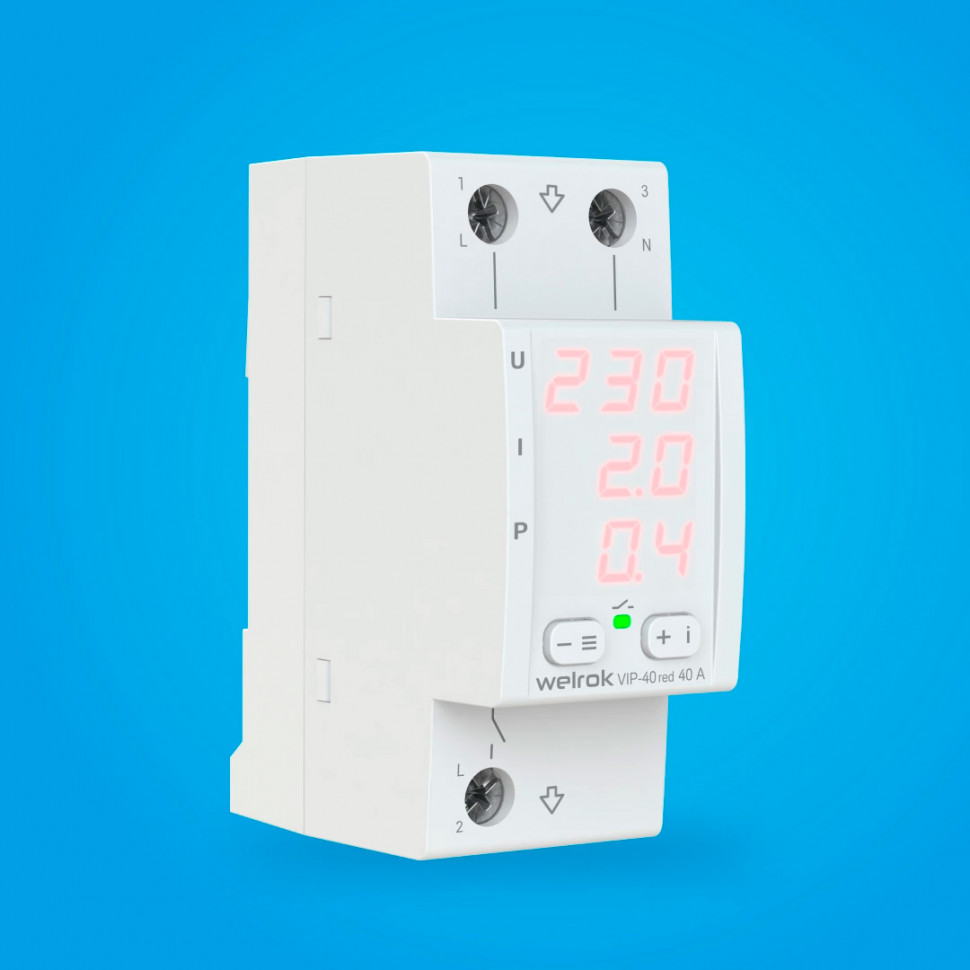

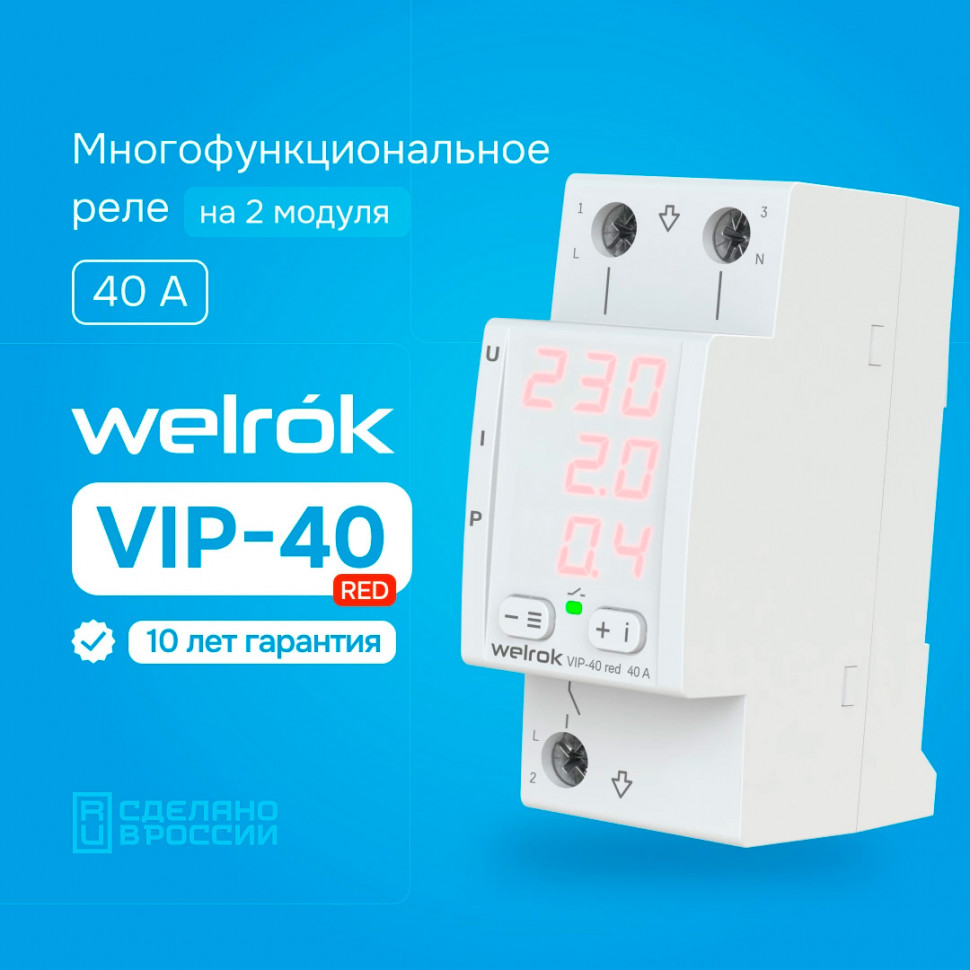

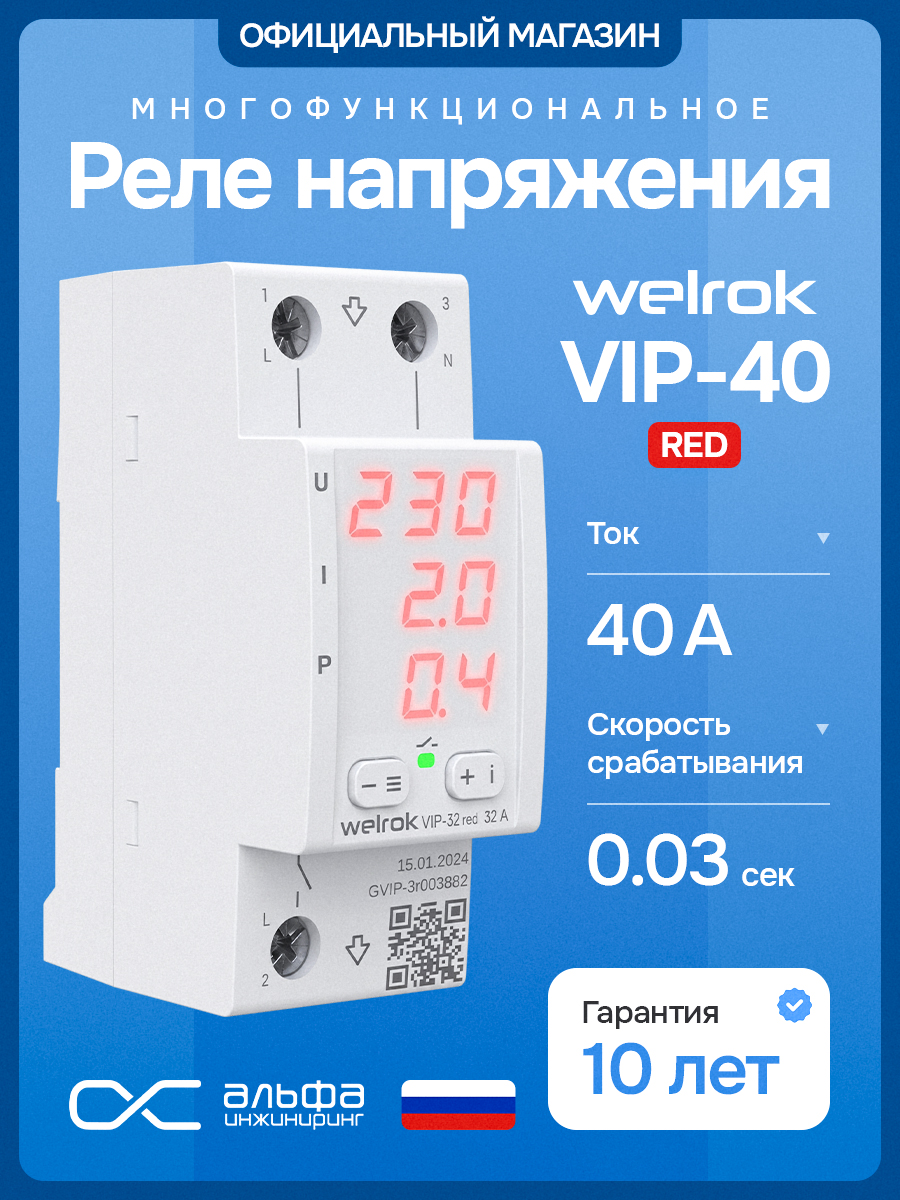

Многофункциональное реле напряжения Welrok VIP-40 Red с контролем тока, 40А
Назначение
Многофункциональное реле Welrok VIP-40 Red представляет собой высокотехнологичное защитное устройство, предназначенное для комплексной охраны однофазного электрооборудования в бытовых и промышленных сетях. Главная задача реле — обеспечить надежную защиту подключенных приборов от различных аномалий в питающей сети, которые могут привести к выходу техники из строя.
Какое реле напряжения для дома выбрать? Если вы задаетесь этим вопросом, Welrok VIP-40 Red станет одним из лучших вариантов благодаря своему функционалу и надежности. Это реле напряжения для частного дома, которое эффективно защищает оборудование от:
-
Скачков и провалов напряжения — резких отклонений от номинальных значений, возникающих в результате аварий на подстанциях, подключения мощных потребителей или нестабильной работы сети.
-
Обрыва нулевого провода — одной из самых опасных аварий, при которой напряжение в сети может резко возрасти до 380 В и вывести из строя всю бытовую технику.
-
Превышения тока или полной мощности — перегрузок, возникающих при одновременном включении большого количества приборов или при неисправностях в электропроводке.
Принцип действия реле прост и надежен: устройство постоянно отслеживает параметры питающей сети и мгновенно отключает нагрузку, если любой из контролируемых параметров выходит за установленные пользователем пределы. Как только значения возвращаются в допустимый диапазон, реле Welrok VIP-40 автоматически включает нагрузку, обеспечивая бесперебойную работу подключенного оборудования.

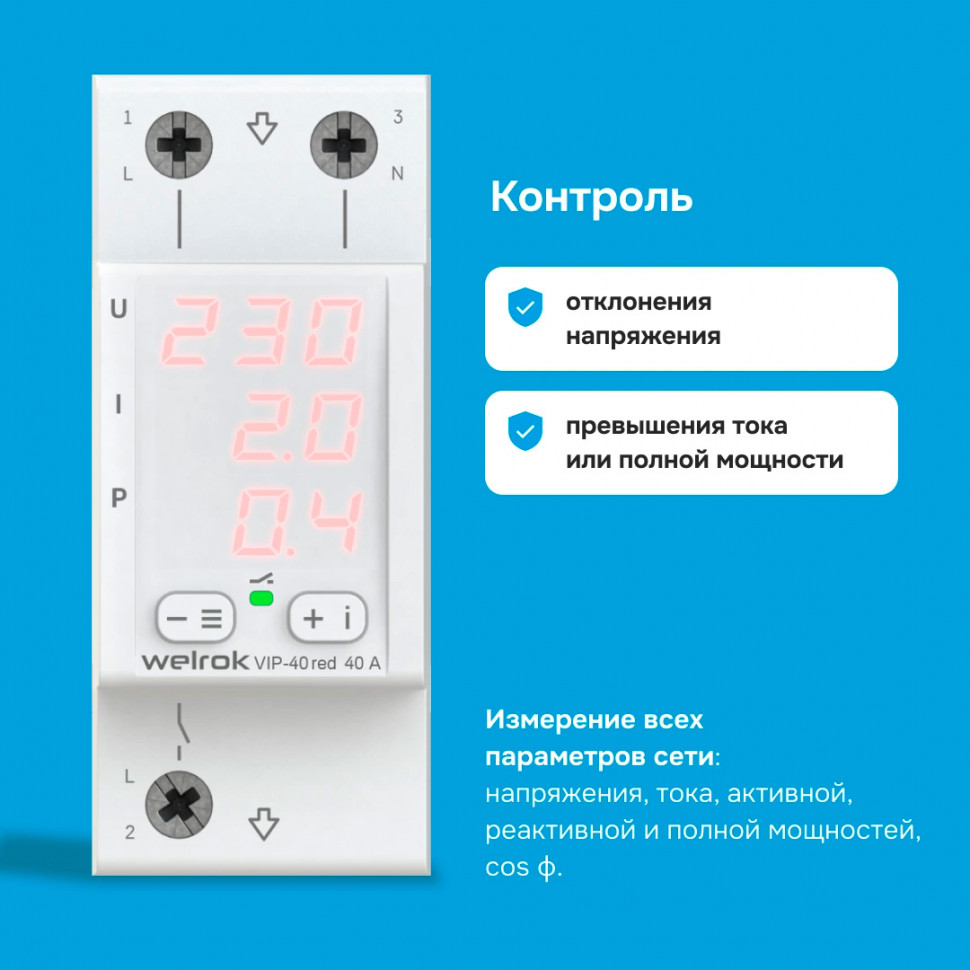

Особую ценность представляет функция контроля тока, которая выгодно отличает данную модель от обычных реле напряжения. Контроль по току предоставляет пользователю три дополнительных преимущества:
-
Точное ограничение мощности нагрузки — позволяет предотвратить перегрузку сети и защитить проводку от перегрева.
-
Равномерное распределение нагрузки по фазам — особенно актуально для частных домов с несколькими мощными потребителями.
-
Визуальный контроль за текущим состоянием нагрузки — вы всегда видите, сколько энергии потребляют подключенные приборы в реальном времени.

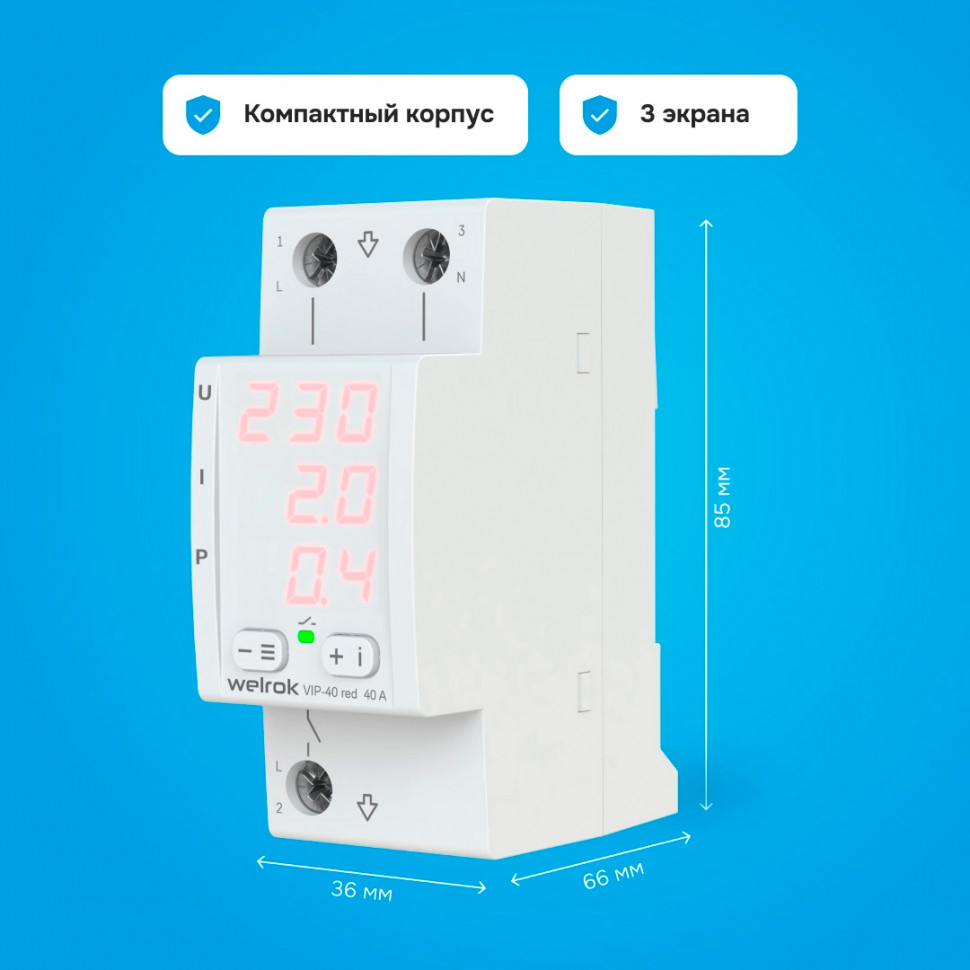

Компактное исполнение реле в корпусе на 2 модуля (ширина 36 мм) позволяет легко разместить его в любом распределительном щитке на DIN-рейку. Корпус устройства изготовлен из пластика, не поддерживающего горение, что соответствует высоким требованиям пожарной безопасности.
Функциональные возможности
Многофункциональное реле напряжения Welrok VIP-40 оснащено широким набором функций, обеспечивающих максимальную защиту и удобство эксплуатации. Рассмотрим ключевые возможности устройства:
1. Выбор параметра контроля
В отличие от большинства реле напряжения, Welrok VIP-40 Red позволяет пользователю самостоятельно выбрать, по какому параметру будет срабатывать защита — току или мощности — в дополнение к основной защите по напряжению. Это делает устройство универсальным инструментом для защиты различных типов нагрузок.
2. Высокая скорость срабатывания
Время реакции реле на критическое изменение параметров сети составляет не более 0,03 секунды. Такая молниеносная скорость позволяет предотвратить повреждение чувствительной электроники практически в момент возникновения аварийной ситуации. При понижении напряжения ниже 120 В время отключения также не превышает 0,03 с.

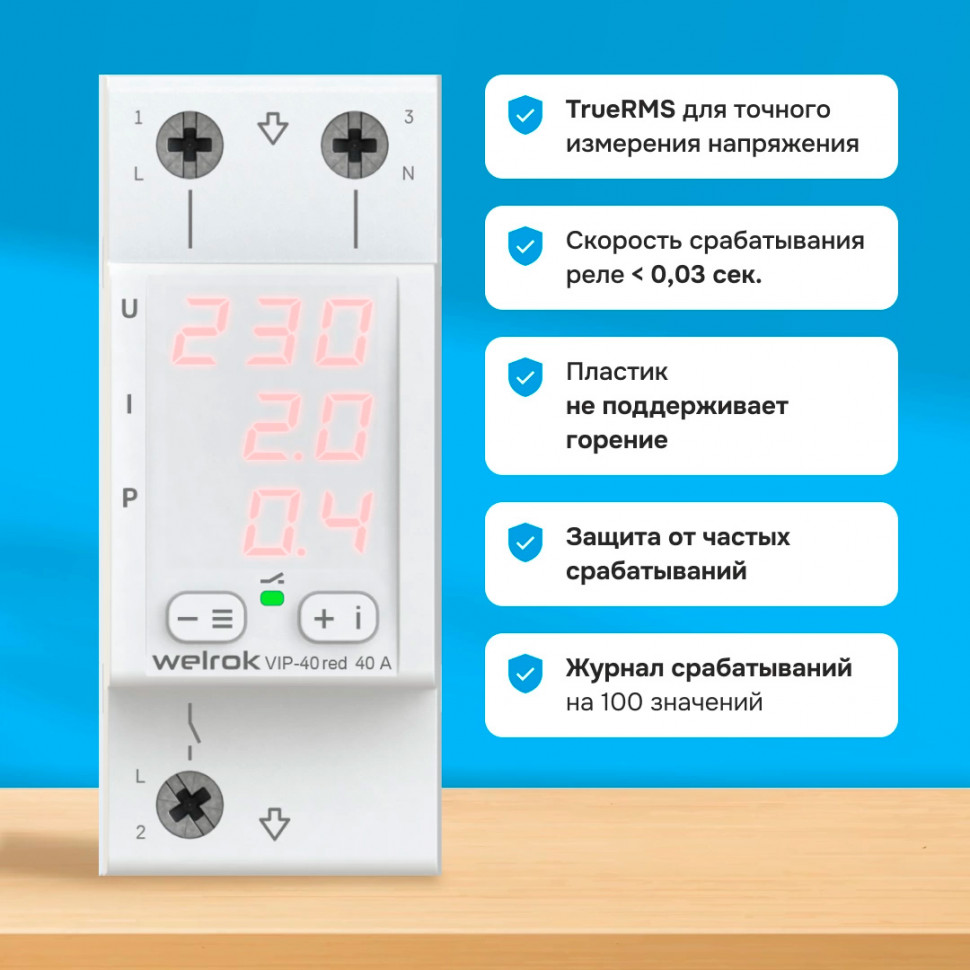

3. TrueRMS для точного измерения
Реле использует технологию TrueRMS (истинное среднеквадратичное значение), которая обеспечивает максимально точное измерение напряжения даже в сетях с несинусоидальными искажениями. Это гарантирует корректную работу защиты в любых условиях.
4. Защита от частых срабатываний
Для уменьшения количества ложных срабатываний и повышения комфорта эксплуатации в реле предусмотрен целый комплекс настроек:
-
Регулируемый гистерезис — позволяет задать разницу между напряжением отключения и включения, предотвращая "дребезг" реле при незначительных колебаниях сети.
-
Регулируемая задержка включения нагрузки — от 3 до 999 секунд. После восстановления нормальных параметров сети реле выдерживает заданную паузу перед повторным включением, что защищает оборудование от повторных скачков и позволяет стабилизироваться напряжению.
-
Профессиональная модель отключения при выходе напряжения за пределы — четкая логика работы при отклонениях параметров.
5. Журнал срабатываний
Для анализа состояния питающей сети и диагностики причин аварий реле оснащено энергонезависимым журналом срабатываний на 100 значений. Все записи сохраняются даже при полном отключении питания, что позволяет проанализировать характер проблем в сети и принять меры по их устранению.
6. Широкий диапазон контролируемых параметров
Параметры настройки реле напряжения Welrok VIP-40 охватывают широкий спектр рабочих значений:
|
Параметр |
Диапазон |
|
Напряжение питания |
100 – 420 В |
|
Верхний предел напряжения |
220 – 280 В |
|
Нижний предел напряжения |
120 – 210 В |
|
Контролируемый ток |
0,1 – 40 А (макс. 50 А в течение 10 мин) |
|
Контролируемая мощность |
0,1 – 8,8 кВт (8800 ВА) |
|
Задержка включения |
3 – 999 сек |
Номинальный коммутируемый ток составляет 40 А, что делает реле отличным выбором для защиты всего дома или квартиры.
7. Комфорт и безопасность эксплуатации
Для удобства и безопасности пользователей в реле реализован ряд дополнительных функций:
-
Поправка напряжения и тока на экране — возможность калибровки отображаемых значений для компенсации погрешности измерительных цепей.
-
Регулировка яркости экрана — настройка подсветки под условия освещения в помещении.
-
Защита от перегрева — автоматическое отключение при критическом нагреве внутренних компонентов.
-
Блокировка кнопок — защита от случайного или несанкционированного изменения настроек.
-
Сохранение настроек в энергонезависимой памяти — все установленные параметры сохраняются даже при длительном отключении питания.

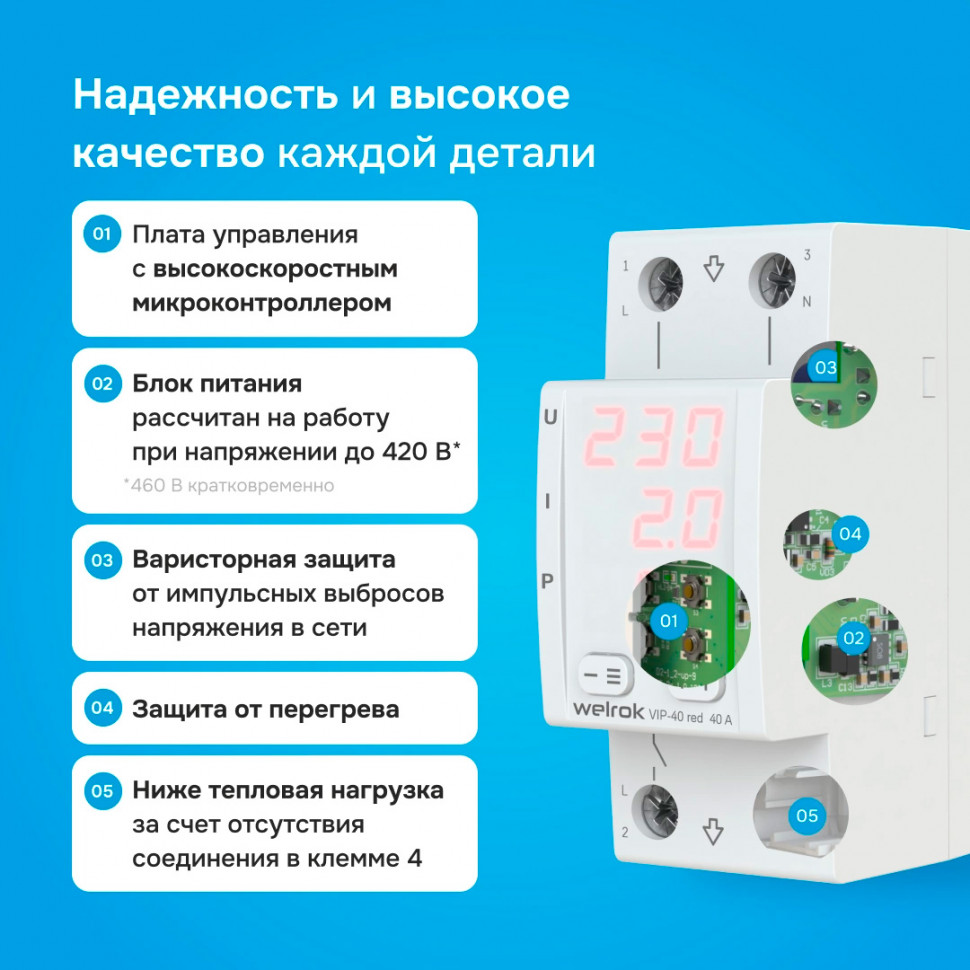

8. Надежность и долговечность
Реле напряжения Welrok VIP-40 Red отличается высоким качеством и надежностью. Количество коммутаций под нагрузкой составляет не менее 10 000 циклов, а без нагрузки — не менее 500 000 циклов. На все реле Welrok действует 10-летняя гарантия от производителя, что подтверждает уверенность в долговечности устройства.
Производство полного цикла расположено в Белгородской области, что гарантирует высокое качество сборки и контроль на всех этапах производства.
Управление
Многофункциональное реле Welrok VIP-40 Red отличается продуманным и интуитивно понятным управлением, которое делает настройку устройства доступной даже для пользователей без специальной подготовки.

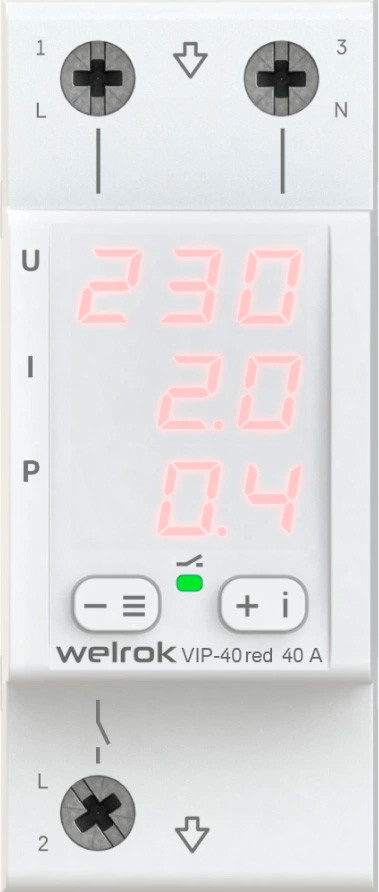

Трехдисплейная индикация
Главная особенность управления — три цифровых экрана, которые одновременно отображают три параметра сети: напряжение, ток и мощность. Это позволяет в реальном времени видеть полную картину состояния электросети без необходимости переключаться между режимами. Такое решение особенно ценно при диагностике проблем и контроле за работой подключенного оборудования.
Подключение
Реле подключается без транзита нуля, что упрощает монтаж и повышает надежность схемы. Максимальное сечение подключаемых проводов — до 16 мм². Устройство устанавливается на стандартную DIN-рейку и занимает всего 2 модульных места.
Настройка параметров
Настройка реле Welrok VIP-40 осуществляется с помощью всего двух кнопок на передней панели:
-
Кнопка «➖» / «☰» (меню) — служит для входа в меню настроек, переключения между параметрами и уменьшения значений.
-
Кнопка «➕» / «ℹ️» — используется для увеличения значений и вызова информационных режимов.
Благодаря продуманному интерфейсу, все параметры настройки реле напряжения Welrok VIP-40 доступны через простое и логичное меню, где можно задать:
-
Верхний и нижний пороги срабатывания по напряжению.
-
Пределы срабатывания по току или мощности.
-
Время задержки включения нагрузки.
-
Значение гистерезиса.
-
Яркость подсветки экранов.
-
Поправку отображаемых значений напряжения и тока.
Блокировка настроек
Для предотвращения случайного изменения параметров предусмотрена функция блокировки кнопок. После активации блокировки все настройки защищены от несанкционированного доступа, что особенно важно в домах с детьми или в местах общего пользования.
Многофункциональное реле Welrok VIP-40 Red — это профессиональное решение для защиты вашего дома и оборудования от всех основных угроз в электросети. Широкий функционал, высокая скорость срабатывания, удобное управление и 10-летняя гарантия делают эту модель идеальным выбором для тех, кто ценит надежность и безопасность.
