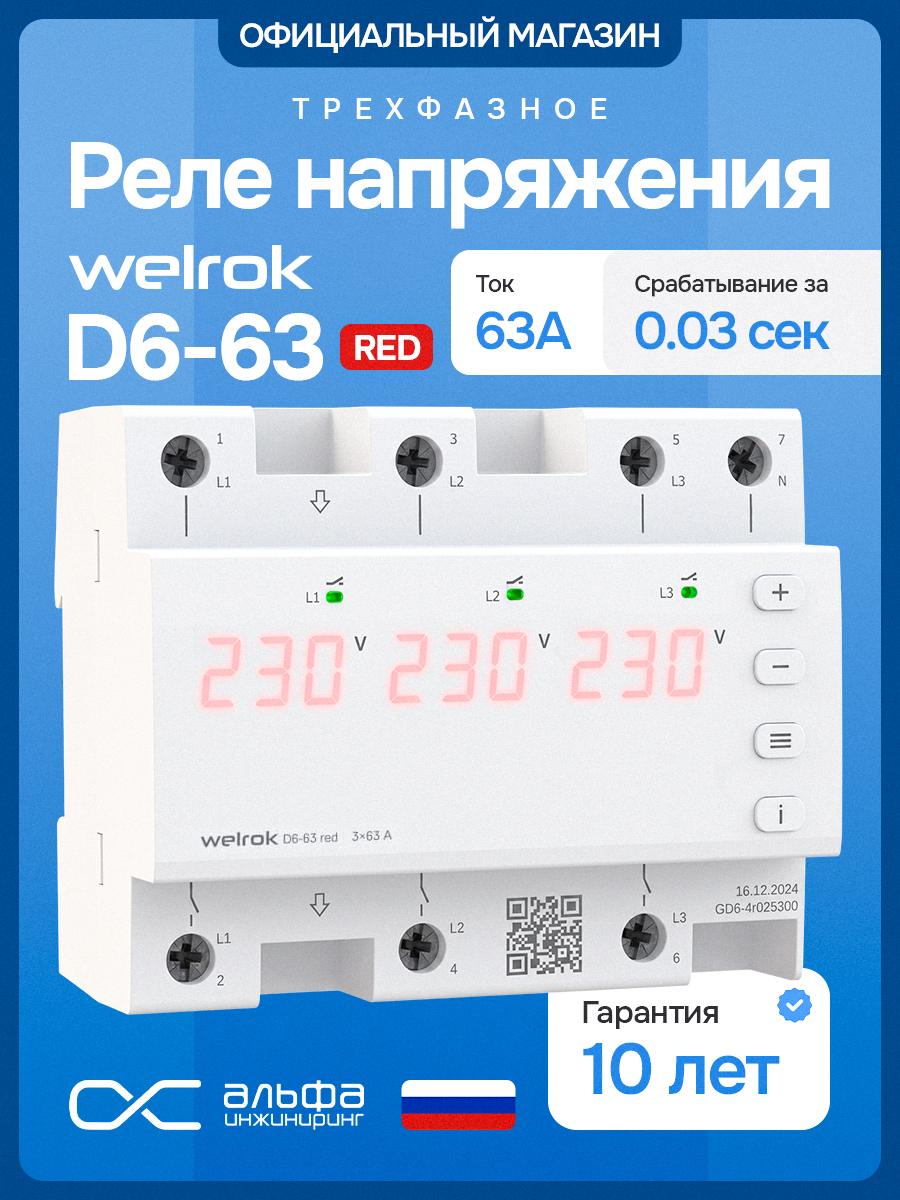

Реле напряжения Welrok D6 63 RED: надежная защита трехфазного оборудования
Назначение
Трехфазное реле напряжения Welrok D6 63 RED (артикул 4660251140410) предназначено для защиты промышленного и бытового электрооборудования от нестабильного напряжения в трехфазных сетях. Устройство контролирует параметры питающей сети и отключает нагрузку при возникновении опасных ситуаций: превышении или понижении напряжения, обрыве одной из фаз, асимметрии фазных напряжений, нарушении порядка чередования фаз. Это позволяет предотвратить выход из строя электродвигателей, компрессоров, насосных станций, сварочного оборудования, кондиционеров и другой чувствительной техники.
Реле напряжения D6 63 RED особенно актуально для загородных домов, дач, мастерских и небольших производств, где качество электроснабжения может быть нестабильным. Устройство защищает не только сами приборы, но и предотвращает пожары, вызванные перегревом обмоток двигателей при обрыве фазы или длительном пониженном напряжении.
Реле напряжения Welrok D6 63 RED широко применяется в распределительных щитах жилых домов, административных зданий, производственных цехов, на объектах с трехфазным вводом. Благодаря автоматическому повторному включению после восстановления нормальных параметров сети, устройство не требует постоянного присутствия обслуживающего персонала.
Функциональные возможности
Реле напряжения Welrok D6 63 RED оснащено следующими функциями:
-
Контроль напряжения в каждой фазе. Устройство непрерывно измеряет действующее значение напряжения в фазах L1, L2, L3 и сравнивает с заданными порогами. При выходе любого из фазных напряжений за пределы установленного диапазона реле отключает нагрузку.
-
Регулировка верхнего и нижнего порогов срабатывания. На лицевой панели расположены два потенциометра, позволяющие точно настроить минимальное и максимальное допустимое напряжение. Диапазон регулировки верхнего порога – от 230 до 280 В, нижнего – от 150 до 210 В. Это дает возможность адаптировать реле под конкретные условия сети и требования оборудования.
-
Защита от обрыва и асимметрии фаз. При пропадании одной или нескольких фаз, а также при перекосе фазных напряжений более чем на 25% реле мгновенно размыкает силовые контакты, предохраняя трехфазные двигатели от работы на двух фазах и перегрева обмоток.
-
Контроль чередования фаз. Реле определяет правильность порядка следования фаз. При неправильном подключении (обратное чередование) устройство блокирует включение нагрузки, что критически важно для насосов, вентиляторов и станков с заданным направлением вращения.
-
Регулируемая задержка повторного включения. После восстановления нормальных параметров сети реле включает нагрузку не сразу, а через заданное время (от 1 до 60 секунд). Это позволяет избежать частых пусков компрессорного оборудования и гидроударов в системах водоснабжения.
-
Светодиодная индикация состояния. На передней панели расположены индикаторы наличия напряжения по каждой фазе и индикатор срабатывания защиты. Красный корпус (RED) дополнительно облегчает визуальную идентификацию устройства в электрощите.
-
Ручной и автоматический режимы. Пользователь может выбрать режим автоматического восстановления или ручного включения после срабатывания защиты.
Настройка реле напряжения Welrok D6 63 RED выполняется вручную с помощью отвертки. Пользователь устанавливает желаемые пороги срабатывания, ориентируясь на показания встроенного вольтметра или рекомендации производителя оборудования. После установки параметры сохраняются в энергонезависимой памяти, и реле готово к работе даже после отключения питания.
Характеристики
Основные технические параметры реле напряжения Welrok D6 63 RED 4660251140410:
-
Номинальное напряжение: 380/400 В, 50 Гц
-
Максимальный коммутируемый ток: 63 А
-
Диапазон контроля напряжения: 150–280 В
-
Верхний порог срабатывания: регулируемый, 230–280 В
-
Нижний порог срабатывания: регулируемый, 150–210 В
-
Фиксированная задержка отключения: не более 0,2 с
-
Регулируемая задержка включения: 1–60 с
-
Порог асимметрии фаз: 25%
-
Точность измерения: ±1%
-
Тип контактов: перекидные (1 переключающая группа)
-
Степень защиты корпуса: IP20
-
Монтаж: на DIN-рейку 35 мм
-
Подключаемое сечение проводов: 2,5–16 мм²
-
Габаритные размеры (В×Ш×Г): 90×72×65 мм
-
Масса: 0,25 кг
-
Диапазон рабочих температур: от -25 до +55 °C
-
Относительная влажность воздуха: до 80% (без конденсата)
-
Коммутационная износостойкость: не менее 100 000 циклов
-
Потребляемая мощность: не более 3 Вт
-
Срок службы: не менее 10 лет
Преимущества реле напряжения D6 63 RED
Трехфазное реле напряжения Welrok D6 63 RED сочетает в себе надежность, точность и простоту установки. Устройство имеет компактные размеры и стандартное крепление на DIN-рейку, что упрощает монтаж в любые распределительные шкафы. Применение качественных материалов и продуманная схемотехника обеспечивают длительный срок службы даже при интенсивной эксплуатации.
Модель Welrok D6 Red пользуется заслуженным доверием у электромонтажников и инженеров благодаря стабильной работе в широком диапазоне температур и устойчивости к электромагнитным помехам. Артикул 4660251140410 подтверждает оригинальность продукции и позволяет проверить подлинность товара.
Обратите внимание, что оригинальное реле напряжения Welrok D6 63 RED имеет артикул 4660251140410. Этот код указан на упаковке и корпусе устройства. Приобретая товар в нашем магазине, вы можете быть уверены в его подлинности и соответствии заявленным характеристикам.
