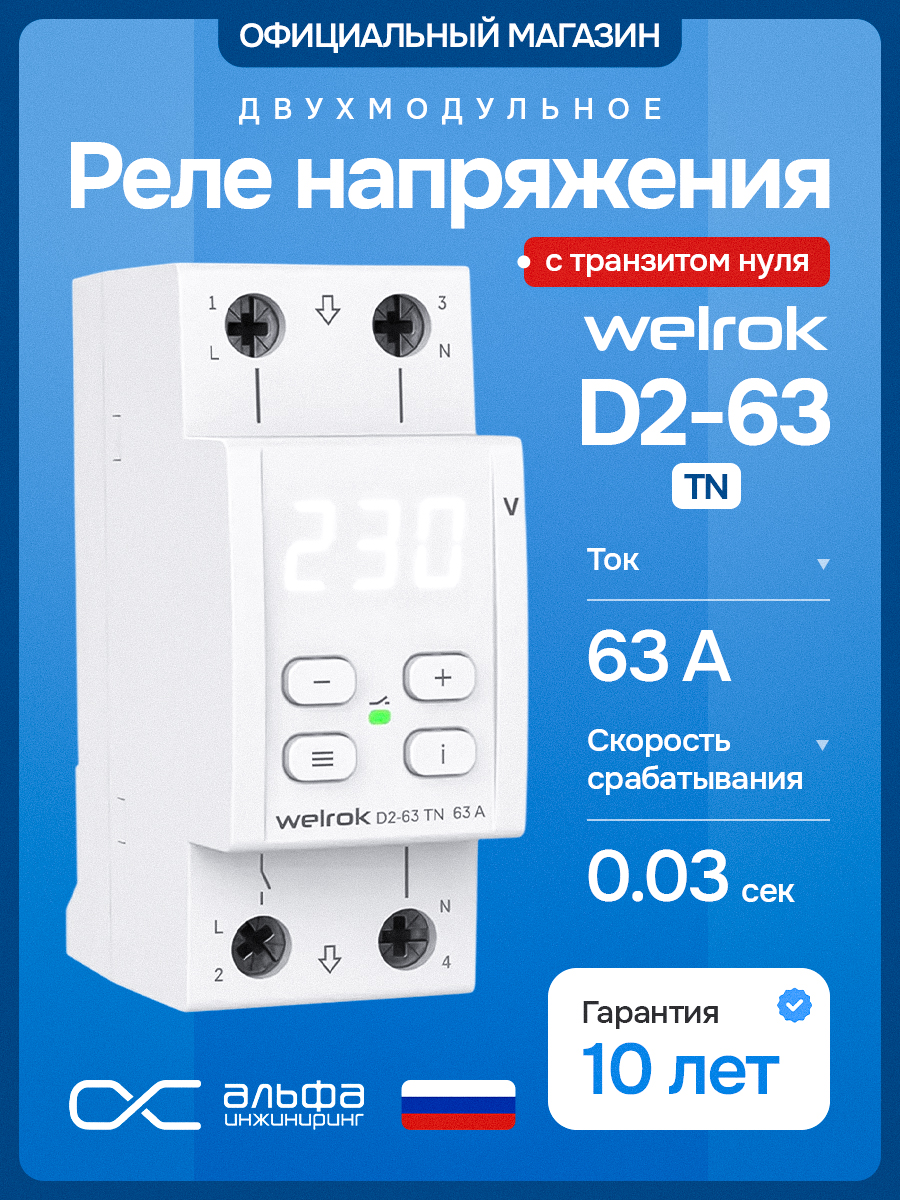

Реле напряжения Welrok D2-63 TN – это профессиональное устройство контроля качества электроснабжения, созданное для защиты бытовой и промышленной техники от последствий нестабильного напряжения в сети. Модель с индексом TN в названии означает, что данное реле напряжения с транзитом нуля. Это ключевая особенность, которая упрощает монтаж и повышает надежность работы всей электрической системы. Устройство выполнено в компактном корпусе на 2 модуля для установки на DIN-рейку и рассчитано на номинальный ток 63 А, что делает его идеальным решением для защиты как отдельных линий, так и всего дома или квартиры.
Назначение
Основное назначение реле напряжения Welrok D2-63 TN – обеспечение непрерывной и безопасной работы подключенного оборудования путем постоянного мониторинга параметров питающей сети.
-
Защита от скачков и провалов напряжения. Устройство непрерывно отслеживает уровень сетевого напряжения. При выходе значения за установленные пользователем пределы (как в сторону повышения, так и понижения) реле мгновенно отключает нагрузку. Это предотвращает выход из строя чувствительной электроники: холодильников, телевизоров, компьютерной техники, аудио- и видеоаппаратуры.
-
Защита от обрыва нулевого провода. Одна из наиболее опасных аварийных ситуаций в электросети – обрыв нуля, который может привести к резкому скачку напряжения до 380 В. Реле напряжения Welrok с транзитом нуля эффективно защищает оборудование от таких последствий, разрывая цепь питания при обнаружении критических параметров.
-
Автоматическое восстановление питания. После того как параметры сети вернутся в допустимые пределы, устройство автоматически включит нагрузку обратно через заданную пользователем задержку времени, исключая необходимость ручного вмешательства.
-
Защита от частых срабатываний. Специальный алгоритм предотвращает излишние отключения при кратковременных и незначительных колебаниях напряжения, что продлевает срок службы как самого реле, так и подключенных приборов.
Функциональные возможности
Модель Welrok D2-63 TN обладает расширенным набором функций, которые выводят ее за рамки простого защитного устройства, превращая в полноценный инструмент контроля и диагностики сети.
-
Высокое быстродействие. Время срабатывания реле составляет менее 0,03 секунды. Такая молниеносная реакция гарантирует, что опасный скачок напряжения не успеет навредить подключенной технике.
-
Точное измерение TrueRMS. Реле использует технологию TrueRMS (истинное среднеквадратичное значение) для максимально точного измерения напряжения в сети. Это особенно важно в современных сетях, где форма сигнала может быть искажена большим количеством импульсных источников питания.
Регулируемые параметры срабатывания. Пользователь может гибко настроить пороги отключения:
-
Верхний предел – от 220 до 280 В.
-
Нижний предел – от 120 до 210 В.
-
Регулируемый гистерезис и задержка включения. Возможность настройки гистерезиса (разницы между напряжением отключения и включения) и задержки повторного включения нагрузки позволяет адаптировать работу реле под конкретные условия электросети и тип подключаемого оборудования.
-
Встроенный журнал событий. Устройство запоминает до 100 последних аварийных срабатываний. Для просмотра журнала достаточно нажать кнопку с информацией. Эта функция незаменима для профессионального анализа качества питающей сети и выявления характера неполадок.
Комфортная эксплуатация. Для удобства пользователя предусмотрены:
-
Поправка напряжения на экране – позволяет откалибровать показания для максимальной точности.
-
Регулировка яркости экрана – обеспечивает комфортное считывание показаний в любое время суток.
-
Интуитивное управление – все настройки осуществляются с помощью трех кнопок: меню («☰»), уменьшения («➖») и увеличения («➕»).
-
Надежность и безопасность. Корпус реле изготовлен из самозатухающего пластика, не поддерживающего горение, а встроенная защита от перегрева предотвращает выход устройства из строя при критических нагрузках. Гарантия производителя составляет 10 лет.
Технические характеристики
|
Параметр |
Значение |
|
Модель |
Welrok D2-63 TN |
|
Тип |
Реле напряжения с транзитом нуля |
|
Номинальный ток нагрузки |
63 А |
|
Номинальная мощность нагрузки (АС-1) |
13 900 ВА |
|
Напряжение питания (цепь управления) |
100...420 В, 50/60 Гц |
|
Диапазон регулировки верхнего предела |
220–280 В |
|
Диапазон регулировки нижнего предела |
120–210 В |
|
Время отключения при превышении |
< 0,03 с |
|
Время отключения при понижении |
0,1–10 c (>120 В) / < 0,03 с (<120 В) |
|
Скорость срабатывания |
< 0,03 с |
|
Количество коммутаций (под нагрузкой) |
Не менее 10 000 циклов |
|
Количество коммутаций (без нагрузки) |
Не менее 500 000 циклов |
|
Тип реле |
Поляризованное |
|
Сечение подключаемых проводов |
Не более 16 мм² |
|
Способ монтажа |
На DIN-рейку (35 мм) |
|
Количество модулей |
2 |
|
Габаритные размеры (Ш×В×Г) |
36 × 85 × 66 мм |
|
Масса |
0,17 кг ±10% |
|
Степень защиты |
IP20 |
|
Диапазон рабочих температур |
от -15 до +45 °C |
|
Гарантийный срок |
10 лет |
|
Артикул |
4660251141899 |
Реле напряжения Welrok D2-63 TN – это надежное, функциональное и простое в использовании устройство, которое обеспечит долговечную и безопасную работу вашего электрооборудования. Благодаря наличию транзита нуля, высокой точности измерений и широким возможностям настройки, эта модель станет оптимальным выбором как для домашнего использования, так и для профессионального применения.
