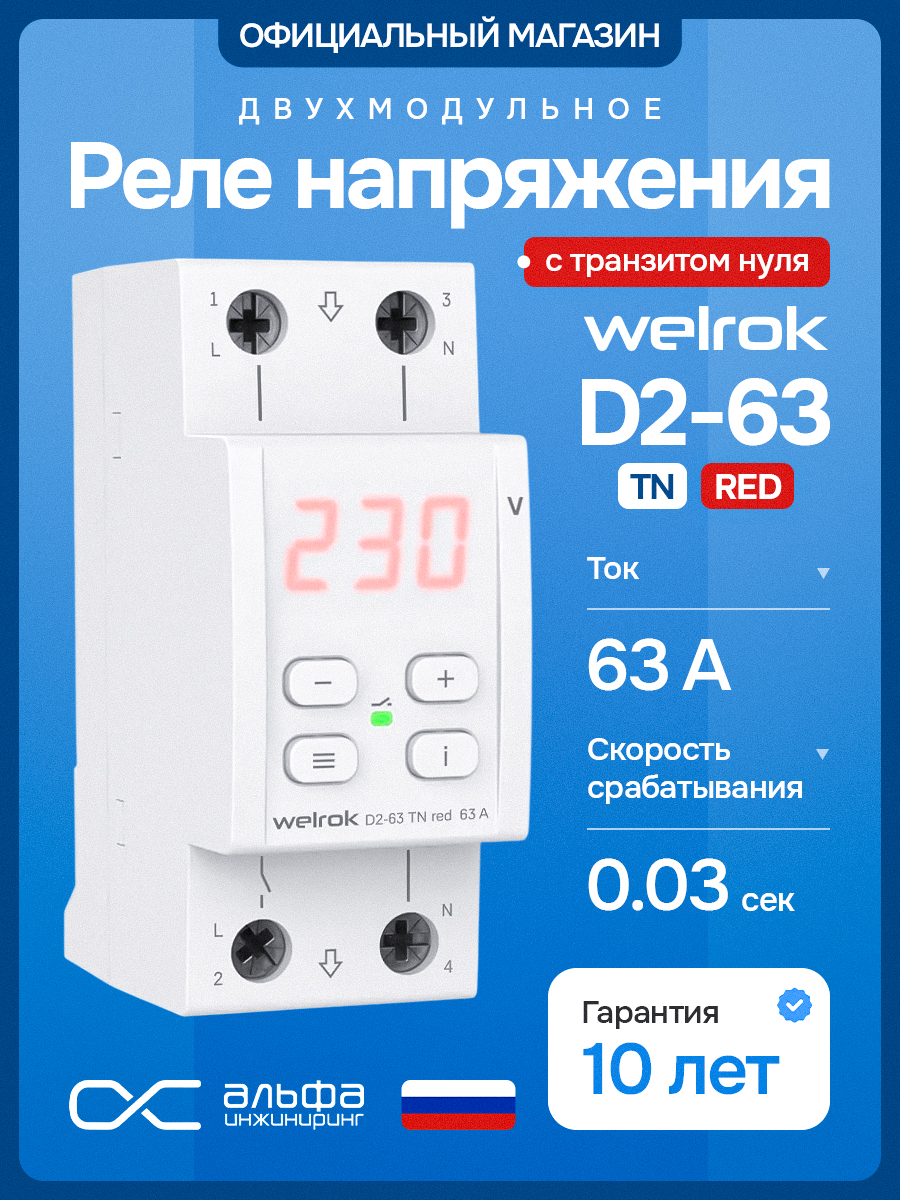

Реле напряжения Welrok D2-63 TN red – это компактный страж вашей электропроводки и подключённых приборов. Модель с индексом TN red входит в серию двухмодульных устройств, рассчитанных на серьёзные нагрузки (до 63 А). Её главная задача – не просто контролировать вольтаж, а мгновенно реагировать на любые отклонения, будь то опасный всплеск или критическое падение. Устройство создано для тех, кто ценит надёжность и хочет видеть реальную картину состояния сети прямо на дисплее.
Назначение
Главная миссия реле – оберегать бытовую технику, электронику и силовое оборудование от последствий некачественного электроснабжения. В наших сетях перепады напряжения – это привычная реальность: износ линий, аварии на трансформаторных подстанциях, сварочные работы у соседей или грозовые разряды могут в любой момент вывести из строя холодильник, кондиционер, котёл отопления или домашний кинотеатр.
Welrok D2-63 TN red выступает в роли интеллектуального выключателя. Он непрерывно замеряет входящее напряжение и сравнивает его с заданными границами. Как только значение выходит за «зелёную зону» – реле разрывает цепь за доли секунды, полностью обесточивая нагрузку. Это предотвращает перегрев обмоток двигателей, пробой импульсных блоков питания и даже возгорание проводки. После того как напряжение возвращается в норму, устройство не включает питание сразу, а выдерживает паузу (её длительность настраивается пользователем). Такой алгоритм гарантирует, что компрессоры и вентиляторы успеют сбалансировать давление перед пуском, а вы получите полностью автоматизированную защиту без необходимости ручного вмешательства.
Благодаря номинальному току 63 А, эта модель отлично подходит для установки на вводе в квартиру или частный дом, а также для защиты отдельных мощных линий в небольших мастерских или торговых точках.
Функциональные возможности
Возможности Welrok D2-63 TN red выходят далеко за рамки простого отключения при аварии. Разработчики наделили прибор рядом «умных» опций, которые делают его использование максимально информативным и гибким.
1. Сверхбыстрая реакция (менее 0,03 с)
Время срабатывания – один из ключевых параметров. Данная модель отключает нагрузку быстрее, чем большинство автоматических выключателей. Это критично для современной техники с импульсными источниками питания, где даже микросекундный выброс может привести к выходу из строя дорогостоящих компонентов.
2. Измерение по принципу TrueRMS
В отличие от дешёвых аналогов, которые показывают среднее значение, здесь применяется технология истинного среднеквадратичного измерения. Это значит, что реле корректно работает даже при сильно искажённой синусоиде (насыщенной гармониками от частотных преобразователей или мощных выпрямителей). Вы всегда видите реальное действующее напряжение, а ложные срабатывания на помехи исключены.
3. Защита от «дребезга» – предотвращение частых включений
Предусмотрен специальный алгоритм, который не позволяет реле многократно включаться и выключаться при нестабильном напряжении, колеблющемся вблизи пороговых значений. Это бережёт контакты силового реле и продлевает срок службы всей системы.
4. Гибкая настройка гистерезиса и временных задержек
Пользователь может задать не только верхний и нижний пороги отключения, но и разницу между напряжением восстановления и напряжением срабатывания (гистерезис). Также регулируется задержка повторного включения – от нескольких секунд до нескольких минут. Это позволяет адаптировать работу реле под конкретный тип нагрузки: для компрессорного оборудования нужна длительная пауза, а для освещения – минимальная.
5. Встроенный архив аварий на 100 событий
Одна из самых ценных функций для профессионального мониторинга. Реле запоминает дату, время и причину каждого отключения (превышение верхнего порога, падение ниже нижнего порога, перегрев). Просматривая этот журнал, вы легко определите, как часто и по какой причине происходят сбои в вашей сети, и сможете принять меры – например, обратиться в энергоснабжающую организацию или установить стабилизатор.
6. Удобство эксплуатации в деталях
-
Калибровка показаний – позволяет подкорректировать отображаемое на дисплее значение, если у вас есть эталонный вольтметр, для идеальной точности.
-
Регулировка яркости экрана – показания всегда читаемы: днём – ярко, ночью – приглушённо, без раздражения глаз.
-
Термоконтроль – встроенный датчик температуры отключает реле при перегреве, что защищает прибор от выхода из строя при длительной работе на пределе тока или в плохо проветриваемом щитке.
Интерфейс управления реализован тремя кнопками (меню, плюс, минус), а для быстрого доступа к журналу предусмотрена отдельная клавиша с пиктограммой «ℹ». Подключение возможно как с транзитом нуля, так и без него, причём ввод нулевого провода допускается как сверху, так и снизу – это упрощает монтаж в любых распределительных щитах.
Характеристики
|
Параметр |
Значение |
|
Модель |
Welrok D2-63 TN red |
|
Код производителя |
4660251141882 |
|
Максимальный коммутируемый ток |
63 А (номинальный) |
|
Габаритная ширина |
2 стандартных модуля (35 мм) |
|
Быстродействие при аварии |
менее 0,03 секунды |
|
Метод вычисления напряжения |
TrueRMS (истинное СКЗ) |
|
Объём памяти событий |
100 последних аварий с датой и временем |
|
Настраиваемые параметры |
верхний предел отключения, нижний предел, гистерезис, задержка восстановления, поправка дисплея, яркость экрана |
|
Тип индикации |
цифровой ЖК-дисплей с подсветкой |
|
Дополнительная защита |
от перегрева (термодатчик), от частых циклов включения-выключения |
|
Материал корпуса |
негорючий ударопрочный пластик |
|
Варианты монтажа нуля |
транзитный или без транзита, зажимы сверху или снизу |
|
Органы управления |
три тактовые кнопки (меню, «–», «+») и кнопка вызова истории |
Welrok D2-63 TN red – это не просто реле, а полноценный прибор учёта качества электроэнергии с функциями защиты и диагностики. Его установка избавит вас от постоянного беспокойства о сохранности дорогой бытовой техники, а широкие возможности настройки позволят адаптировать устройство под любые условия эксплуатации. Ток 63 А делает его идеальным кандидатом на роль главного защитного модуля в домашнем или коммерческом электрощите, обеспечивая уверенность и спокойствие на долгие годы.
