Технические характеристики
| Артикул | 107029 |
| Объем, дм3 | 0,24 |
| Масса, кг | 0,11 |
Программа поставок
| Подассортимент | Модули | ||
| Основная функция | Система подключения SmartWire | ||

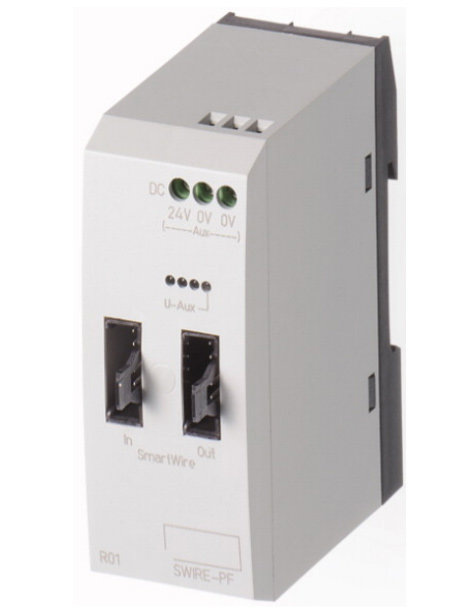

| Описание | Силовой модуль для подачи питания управляющего напряжения. - подключение к шлюзу SmartWire в качестве неактивной платы (без адреса). | ||
| указания макс. 4 модуля Power на ветвь SmartWire. | |||
Технические характеристики
| Общая информация | |||
| Стандарты и положения | |||
| Общая информация | IEC/EN 60947 EN 55011 EN 55022 IEC/EN 61000-4 IEC/EN 60068-2-27 | ||
| Монтаж | DIN рейка IEC/EN 60715 (35 мм) или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
| Размеры (Ш x В x Г) | мм | 35 x 90 x 74 | |
| Вес | кг | 0.1 | |
| Поперечные сечения соединения | |||
| одножильный | мм2 | 0,34…1,5 | |
| тонкопроволочный с оконечной муфтой | мм2 | 0,34…1,5 | |
| одно- или многожильные | AWG | 22…16 | |
| Стандартная отвёртка | мм | 3.5 x 0.8 | |
| макс. начальный пусковой момент | Нм | 0.6 | |
| Климатические внешние условия | |||
| Температура окружающей среды | |||
| Эксплуатация | °C | -25 - +55 | |
| Хранение | °C | - 25 - + 70 | |
| Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
| относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5 - 95 | |
| Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
| Механические внешние условия | |||
| Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Категория перенапряжения / степень загрязнения | 2 | ||
| установочное положение | вертикально | ||
| Электромагнитная совместимость (ЭМС) | |||
| Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) | кВ | ||
| Выход воздуха | кВ | 8 | |
| электромагнитные поля (IEC/EN 61000-4-3, RFI) | V/m | 10 | |
| Подавление радиочастотных помех (EN 55011, EN 55022) | Класс A | ||
| Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) | |||
| Кабель питания | кВ | 2 | |
| Сигнальные провода | кВ | 2 | |
| мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) | кВ | 0.5 (кабели питания симметричны) | |
| Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
| Прочность изоляции | |||
| Измерение воздушных зазоров и путей утечки тока | EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142 | ||
| Прочность изоляции | EN 50178, EN 60947-1 | ||
| Питающее напряжение электроники шлюза и электроники абонентов SmartWire Uшлюз | |||
| Допустимый диапазон | 20,4…28,8 | ||
| Потеря мощности при 24 В пост. тока | W | тип. 1 | |
| Питающее напряжение UAUX (питающее напряжение для переключения абонентов SmartWire, напиример, катушек контакторов) | |||
| Номинальное напряжение UAUX | В пост. тока | 24, -15 %, +20 % (дерейтинг начиная с > 40 °C) | |
| Допустимый диапазон | В пост. тока | 20,4…28,8, при 45 °C: 21…28,8, при 50 °C: 21,6…28,8, при 55 °C: 22,2…27,6 | |
| Входной ток UAUX при 24 В постоянного тока | A | тип. 3 | |
| Посадки напряжения (IEC/EN 61131-2) | мс | 10 | |
| Напряжение | Us | В | да |
| Защита от короткого замыкания со стороны SmartWire | нет, внешнее устройство защиты 3 A или FAZ-Z3 | ||
| Светодиодные индикаторы | |||
| Питание контакторов SmartWire | UAux: зеленый | ||
| MODBUS | |||
| Гальваническое разделение | |||
| для SmartWire | для питающего напряжения UAUX: нет для питающего напряжения UGateway: нет | ||
| SmartWire | |||
| Техника присоединения | Разъем, 6-полюсный | ||
| Кабель данных/энергетический | 6-жильный плоский кабель | ||
| Максимальная длина кабеля системы SmartWire | M | макс. 4 | |
| Заглушка шины | Соединительный штекер | ||
| Адрес абонента | keine | ||
| Абонент | макс. 4 модуля на ветвь SmartWire | ||
| Адресация | отсутствует | ||
| Функция | Не абонент SmartWire | ||
| Релейные выходы | |||
| Категория перенапряжения / степень загрязнения | II/2 | ||
| обычный термический ток | Ith | A | 4 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 1 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module (ecl@ss8.1-27-24-26-10 [BAA071010]) | |||
| Supply voltage AC 50 Hz | V | 0 - 0 | |
| Supply voltage AC 60 Hz | V | 0 - 0 | |
| Supply voltage DC | V | 20.4 - 28.8 | |
| Voltage type of supply voltage | DC | ||
| Number of HW-interfaces industrial Ethernet | 0 | ||
| Number of HW-interfaces PROFINET | 0 | ||
| Number of HW-interfaces RS-232 | 0 | ||
| Number of HW-interfaces RS-422 | 0 | ||
| Number of HW-interfaces RS-485 | 0 | ||
| Number of HW-interfaces serial TTY | 0 | ||
| Number of HW-interfaces parallel | 0 | ||
| Number of HW-interfaces Wireless | 0 | ||
| Number of HW-interfaces other | 2 | ||
| With optical interface | No | ||
| Supporting protocol for TCP/IP | No | ||
| Supporting protocol for PROFIBUS | No | ||
| Supporting protocol for CAN | No | ||
| Supporting protocol for INTERBUS | No | ||
| Supporting protocol for ASI | No | ||
| Supporting protocol for KNX | No | ||
| Supporting protocol for MODBUS | No | ||
| Supporting protocol for Data-Highway | No | ||
| Supporting protocol for DeviceNet | No | ||
| Supporting protocol for SUCONET | No | ||
| Supporting protocol for LON | No | ||
| Supporting protocol for PROFINET IO | No | ||
| Supporting protocol for PROFINET CBA | No | ||
| Supporting protocol for SERCOS | No | ||
| Supporting protocol for Foundation Fieldbus | No | ||
| Supporting protocol for EtherNet/IP | No | ||
| Supporting protocol for AS-Interface Safety at Work | No | ||
| Supporting protocol for DeviceNet Safety | No | ||
| Supporting protocol for INTERBUS-Safety | No | ||
| Supporting protocol for PROFIsafe | No | ||
| Supporting protocol for SafetyBUS p | No | ||
| Supporting protocol for other bus systems | Yes | ||
| Radio standard Bluetooth | No | ||
| Radio standard WLAN 802.11 | No | ||
| Radio standard GPRS | No | ||
| Radio standard GSM | No | ||
| Radio standard UMTS | No | ||
| System accessory | Yes | ||
| Degree of protection (IP) | IP20 | ||
| Type of electric connection | Screw connection | ||
| With potential separation | No | ||
| With power supply module | Yes | ||
| Suitable as segment module | Yes | ||
| Remote module | No | ||
| Fieldbus connection over separate bus coupler possible | Yes | ||
| Bus diagnosis possible | No | ||
| Rail mounting possible | Yes | ||
| Wall mounting/direct mounting | Yes | ||
| Front build in possible | No | ||
| Rack-assembly possible | No | ||
| Suitable for safety functions | Yes | ||
| Category according to EN 954-1 | 4 | ||
| SIL according to IEC 61508 | None | ||
| Performance level acc. to EN ISO 13849-1 | None | ||
| Appendant operation agent (Ex ia) | No | ||
| Appendant operation agent (Ex ib) | No | ||
| Explosion safety category for gas | None | ||
| Explosion safety category for dust | None | ||
| Width | mm | 35 | |
| Height | mm | 90 | |
| Depth | mm | 74 | |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 | ||
| North America Certification | UL listed, CSA certified |
Размеры
| SWIRE-PF |
